Пневмоцилиндр делителя в сборе — Fast 12JSD160TA + QH50 (G20068)

Взрыв-схема и таблица артикулов по разделу «Пневмоцилиндр делителя в сборе» для Fast 12JSD160TA + QH50 (G20068). Раздел 010, всего 14 позиций.

ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

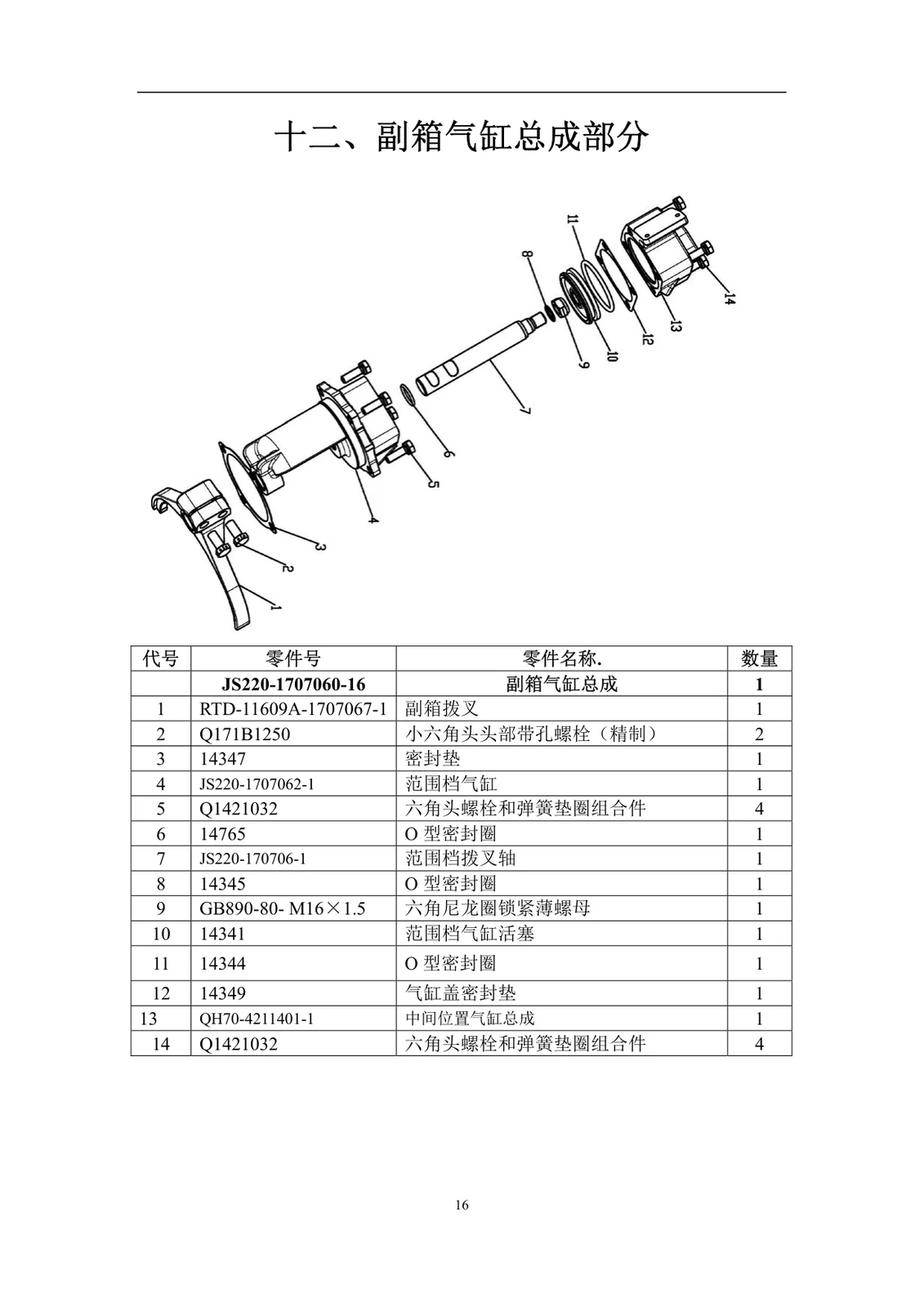

Взрыв-схема

Пневмоцилиндр делителя в сборе — Fast 12JSD160TA + QH50 (G20068)

Артикулы и наличие (14)

Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.

Поз.	Артикул	Наименование	Кол-во	Наличие
1	`1`	вилка вспомогательной коробки RTD-11609A-1707067-1	1	📋 Под заказ Уточнить
2	`Q171B1250`	болт с малой шестигранной головкой с отверстием (прецизионный)	2	✓ В наличии Открыть карточку →
3	`14347`	Уплотнение	1	📋 Под заказ Уточнить
4	`JS220-1707062-1`	цилиндр диапазонной передачи	1	📋 Под заказ Уточнить
5	`Q1421032`	Болт	4	📋 Под заказ Уточнить
6	`14765`	уплотнительное кольцо O-образное	1	📋 Под заказ Уточнить
7	`JS220-170706-1`	Вал	1	📋 Под заказ Уточнить
8	`14345`	уплотнительное кольцо O-образное	1	📋 Под заказ Уточнить
9	`GB890-80- M16×1.5`	гайка стопорная тонкая с нейлоновым кольцом	1	📋 Под заказ Уточнить
10	`14341`	Пробка	1	📋 Под заказ Уточнить
11	`14344`	уплотнительное кольцо O-образное	1	📋 Под заказ Уточнить
12	`14349`	Крышка	1	📋 Под заказ Уточнить
13	`QH70-4211401-1`	цилиндр средней позиции в сборе	1	📋 Под заказ Уточнить
14	`Q1421032`	Болт	4	📋 Под заказ Уточнить
