Топливопровод в сборе — Shacman X6000 6×4

Взрыв-схема и таблица артикулов по разделу «Топливопровод в сборе» для Shacman X6000 6×4. Раздел 100, всего 15 позиций.

ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

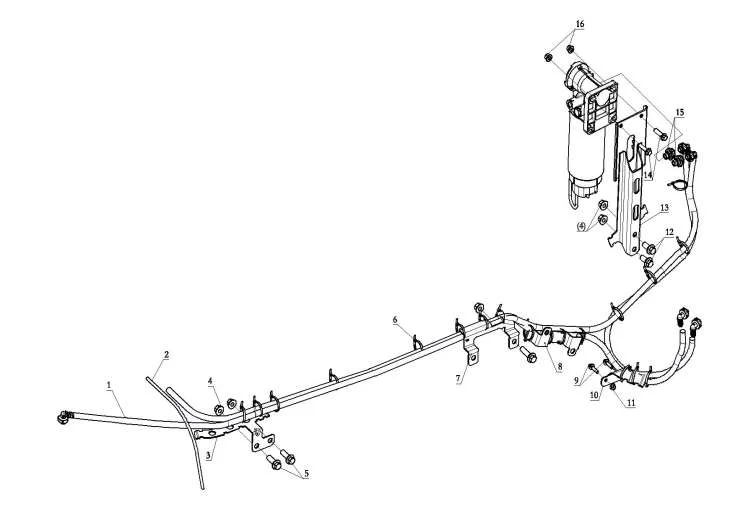

Взрыв-схема

Топливопровод в сборе — Shacman X6000 6×4

Артикулы и наличие (15)

Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.

Поз.	Артикул	Наименование	Кол-во	Наличие
1	`DZ9X259556255`	Топливная магистраль / WP12 / 760L / тягач / холодный климат	1	📋 Под заказ Уточнить
2	`190003179781`	трубка полиамидная PA11 8×1	3	📋 Под заказ Уточнить
4	`06.11251.2005`	гайка самостопорящаяся шестигранная M14×1.5	5	✓ В наличии Открыть карточку →
5	`Q1811440TF3`	Болт с фланцем зубчатый (мелкая резьба)	3	📋 Под заказ Уточнить
6	`DZ93189777161`	узкая кабельная стяжка стандартная	19	📋 Под заказ Уточнить
7	`DZ9X259559109`	Опора трубопровода	1	📋 Под заказ Уточнить
8	`DZ9X259559106`	Опора трубопровода	1	📋 Под заказ Уточнить
9	`Q1840830T1F31`	шестигранный фланцевый болт	2	📋 Под заказ Уточнить
10	`DZ9X259559107`	Опора трубопровода	1	📋 Под заказ Уточнить
11	`Q33008T2F60`	шестигранный фланец	2	📋 Под заказ Уточнить
12	`Q1811430TF3`	Болт с фланцем зубчатый (мелкая резьба)	2	✓ В наличии Открыть карточку →
13	`DZ9X259554020`	PRIMARY Фильтр Кронштейн В сборе	1	📋 Под заказ Уточнить
14	`Q1841040T1F31`	Болт с фланцем зубчатый (мелкая резьба)	2	📋 Под заказ Уточнить
15	`DZ97189550607`	соединитель	2	✓ В наличии Открыть карточку →
16	`Q33010`	гайка самостопорящаяся шестигранная	2	📋 Под заказ Уточнить
