Корпус задней крышки в сборе — Fast F16JZ26A + FHB400
Взрыв-схема и таблица артикулов по разделу «Корпус задней крышки в сборе» для Fast F16JZ26A + FHB400. Раздел 011, всего 48 позиций.
ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

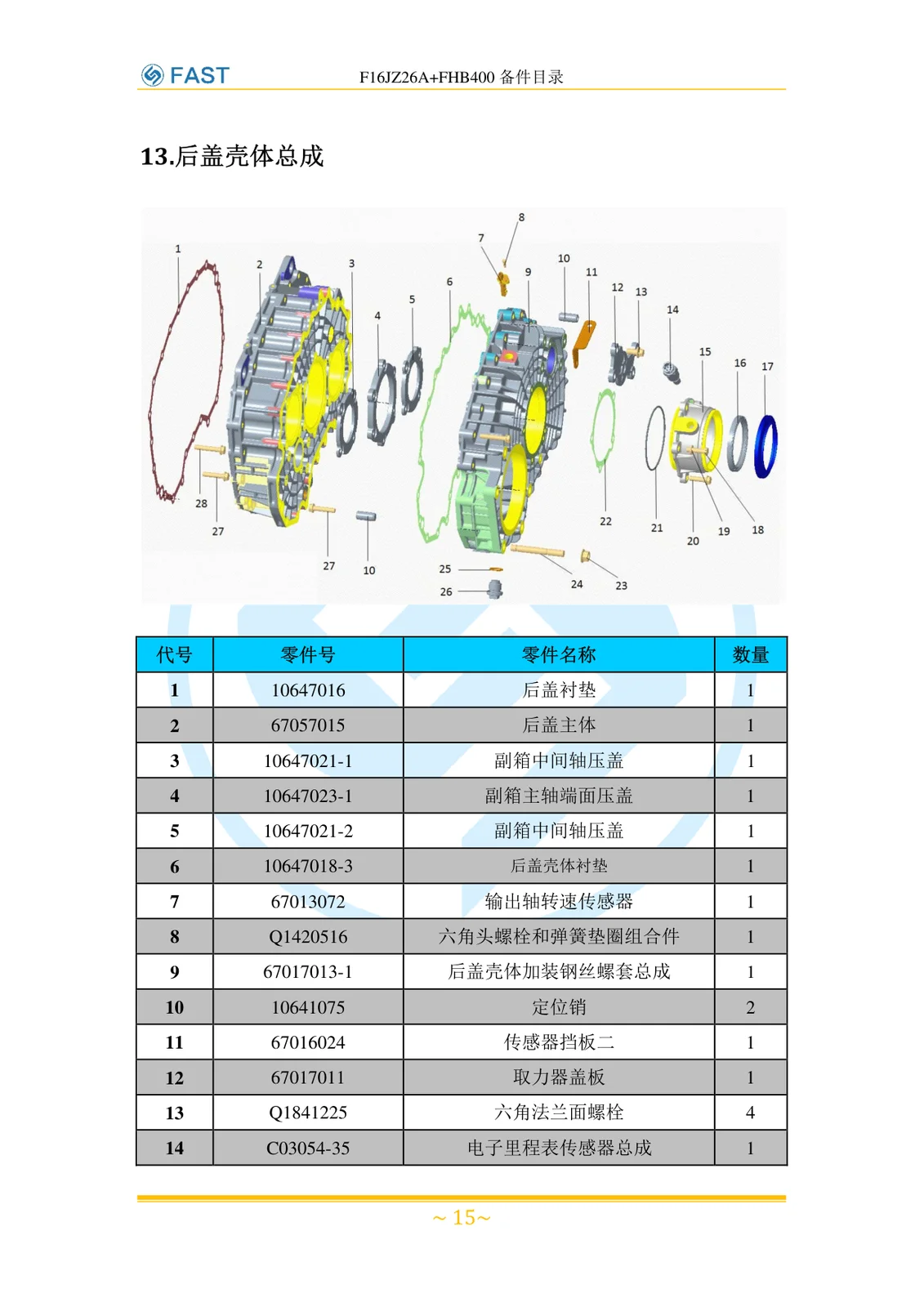

Взрыв-схема
Артикулы и наличие (48)
Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.
| Поз. | Артикул | Наименование | Кол-во | Наличие |
|---|---|---|---|---|
| 1 |
10647016
|
Крышка | 1 | 📋 Под заказ Уточнить |
| 2 |
67057015
|
Крышка | 1 | 📋 Под заказ Уточнить |
| 3 |
10647021-1
|
Вал | 1 | 📋 Под заказ Уточнить |
| 4 |
10647023-1
|
Вал | 1 | 📋 Под заказ Уточнить |
| 5 |
10647021-2
|
Вал | 1 | 📋 Под заказ Уточнить |
| 6 |
10647018-3
|
Прокладка | 1 | 📋 Под заказ Уточнить |
| 7 |
67013072
|
Датчик | 1 | 📋 Под заказ Уточнить |
| 8 |
Q1420516
|
Болт | 1 | 📋 Под заказ Уточнить |
| 9 |
67017013-1
|
Крышка | 1 | 📋 Под заказ Уточнить |
| 10 |
10641075
|
штифт позиционирования | 2 | 📋 Под заказ Уточнить |
| 11 |
67016024
|
Датчик | 1 | 📋 Под заказ Уточнить |
| 12 |
67017011
|
Крышка | 1 | 📋 Под заказ Уточнить |
| 13 |
Q1841225
|
шестигранный фланцевый болт | 4 | 📋 Под заказ Уточнить |
| 14 |
C03054-35
|
Датчик | 1 | 📋 Под заказ Уточнить |
| 15 |
10647155-1
|
Подшипник | 1 | 📋 Под заказ Уточнить |
| 16 |
10647162-1
|
Подшипник | 1 | 📋 Под заказ Уточнить |
| 17 |
10647165
|
Пыльник | 1 | 📋 Под заказ Уточнить |
| 18 |
Q170B1040
|
Болт | 1 | 📋 Под заказ Уточнить |
| 19 |
Q40110
|
шайба плоская | 1 | 📋 Под заказ Уточнить |
| 20 |
Q1401040TF3
|
Болт | 4 | 📋 Под заказ Уточнить |
| 21 |
GB3452_1-132X3_55
|
Кольцо уплотнительное (O-ring) | 1 | 📋 Под заказ Уточнить |
| 22 |
10647156-1
|
Подшипник | 1 | 📋 Под заказ Уточнить |
| 23 |
Q32014
|
шестигранный фланец | 5 | ✓ В наличии Открыть карточку → |
| 24 |
Q12014100
|
шпилька двухсторонняя | 5 | 📋 Под заказ Уточнить |
| 25 |
FQMF0423_6X2_9
|
Кольцо уплотнительное (O-ring) | 1 | 📋 Под заказ Уточнить |
| 26 |
10641018
|
Заглушка | 1 | 📋 Под заказ Уточнить |
| 27 |
Q1401050TF3
|
Болт | 6 | 📋 Под заказ Уточнить |
| 28 |
Q1401060TF2
|
Болт | 21 | 📋 Под заказ Уточнить |
| 1 |
67111124
|
Подшипник | 1 | 📋 Под заказ Уточнить |
| 2 |
10647201
|
Подшипник | 1 | 📋 Под заказ Уточнить |
| 3 |
10647031
|
Подшипник | 2 | 📋 Под заказ Уточнить |
| 4 |
C09032
|
Болт | 6 | ✓ В наличии Открыть карточку → |
| 5 |
67057030
|
Шестерня | 1 | 📋 Под заказ Уточнить |
| 6 |
10647202
|
Подшипник | 1 | 📋 Под заказ Уточнить |
| 1 |
12077105-2
|
Вал | 1 | 📋 Под заказ Уточнить |
| 2 |
10647151-1
|
Стопорное кольцо | 2 | 📋 Под заказ Уточнить |
| 3 |
10647140-1
|
синхронизатор заднего вспомогательного редуктора в сборе | 1 | 📋 Под заказ Уточнить |
| 4 |
10647107
|
Шайба | 1 | 📋 Под заказ Уточнить |
| 5 |
67057106
|
Шестерня | 1 | 📋 Под заказ Уточнить |
| 6 |
10647108
|
Шестерня | 1 | 📋 Под заказ Уточнить |
| 7 |
10647203
|
Подшипник | 1 | 📋 Под заказ Уточнить |
| 8 |
10667022-1
|
Шестерня | 1 | 📋 Под заказ Уточнить |
| 9 |
10647206-1
|
Подшипник | 1 | 📋 Под заказ Уточнить |
| 10 |
10667153-1
|
корпус подшипника | 1 | 📋 Под заказ Уточнить |
| 11 |
10647157
|
Ротор | 1 | 📋 Под заказ Уточнить |
| 12 |
12077159-1
|
выходной фланец | 1 | 📋 Под заказ Уточнить |
| 13 |
10667161
|
уплотнительное кольцо | 1 | 📋 Под заказ Уточнить |
| 14 |
12JSDX240K-1707170
|
гайка | 1 | 📋 Под заказ Уточнить |
