Корпус механизма управления — ZF TraXon 12TX2421TD

Взрыв-схема и таблица артикулов по разделу «Корпус механизма управления» для ZF TraXon 12TX2421TD. Раздел 037, всего 64 позиций.

ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

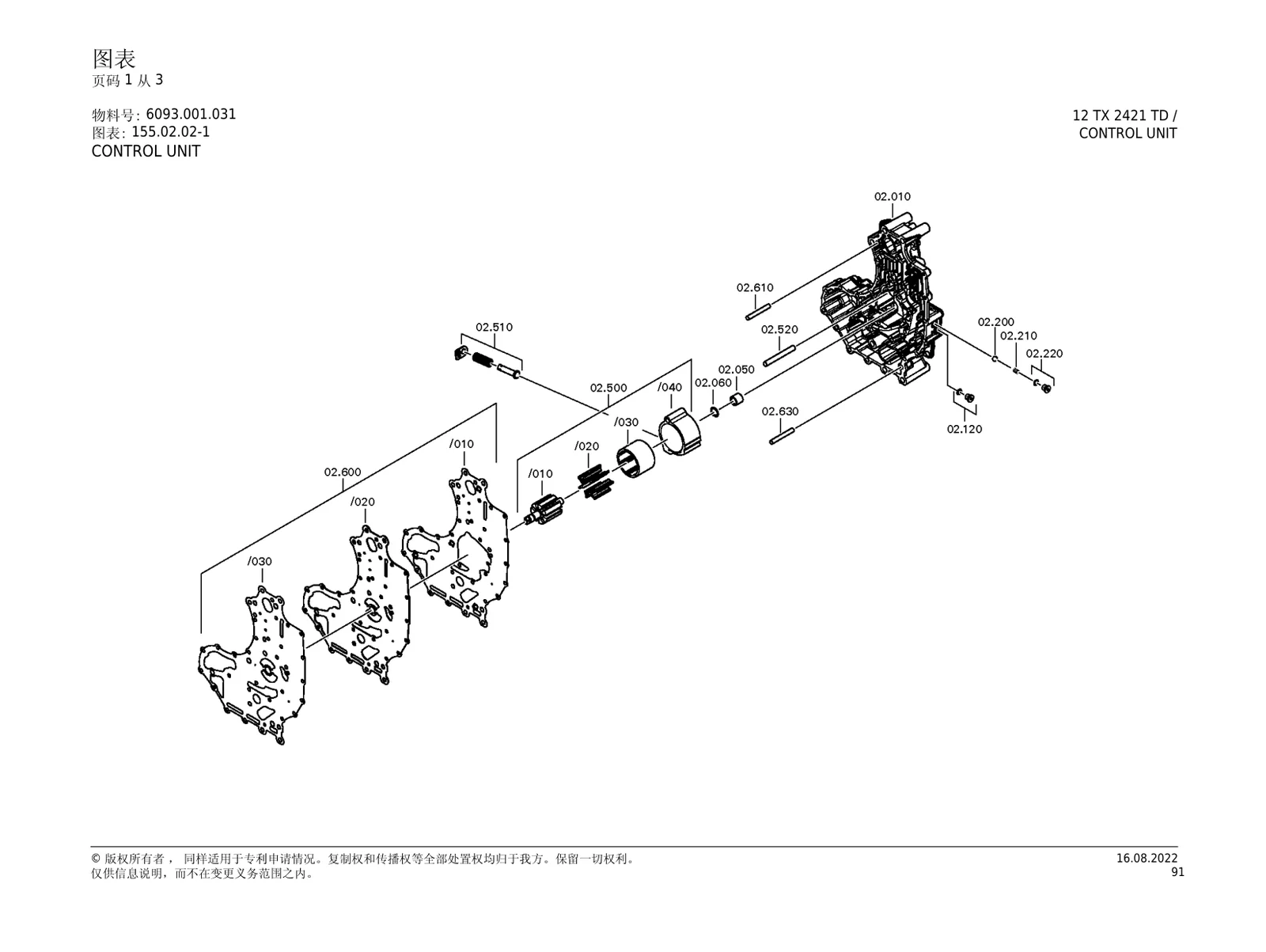

Взрыв-схема

Корпус механизма управления — ZF TraXon 12TX2421TD

Артикулы и наличие (64)

Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.

Поз.	Артикул	Наименование	Кол-во	Наличие
10	`6093.302.053`	корпус управления LKW, O. DRUCKS.	1	📋 Под заказ Запросить по артикулу →
50	`0735.303.082`	игольчатый подшипник LAGER B 16,0X24,0X22,0	1	📋 Под заказ Запросить по артикулу →
60	`0630.502.010`	стопорное кольцо 24X1,2	1	✓ В наличии Купить / карточка →
100	`---`	Болт 25N.M*O-RING M12X1,5	1	📋 Под заказ Запросить по артикулу →
---	`0636.100.792`	Болт Z00010162916 M12X1,5	1	📋 Под заказ Запросить по артикулу →
---	`0634.349.853`	кольцо 9,5X2,0	1	📋 Под заказ Запросить по артикулу →
120	`---`	Болт 25N.M*O-RING M12X1,5	1	📋 Под заказ Запросить по артикулу →
---	`0636.100.792`	Болт Z00010162916 M12X1,5	1	📋 Под заказ Запросить по артикулу →
---	`0634.349.853`	кольцо 9,5X2,0	1	📋 Под заказ Запросить по артикулу →
200	`0635.460.023`	шарик 12	1	✓ В наличии Купить / карточка →
210	`1204.304.116`	пружина сжатия	1	📋 Под заказ Запросить по артикулу →
220	`---`	Болт 25N.M*O-RING MIT GLEIT-IE M14X1,5	1	📋 Под заказ Запросить по артикулу →
---	`0636.100.689`	Болт Z00010111910 M14X1,5	1	📋 Под заказ Запросить по артикулу →
---	`0634.349.858`	кольцо 11X2	1	📋 Под заказ Запросить по артикулу →
300	`6093.302.025`	поршень FUER STEUERVENTIL	1	✓ В наличии Купить / карточка →
310	`0501.330.120`	магнит	1	✓ В наличии Купить / карточка →
320	`0636.102.673`	привод M6X16	1	📋 Под заказ Запросить по артикулу →
330	`0636.102.673`	M6X16	1	📋 Под заказ Запросить по артикулу →
410	`6093.202.003`	привод поршень FUER SCHALTVENTIL	1	✓ В наличии Купить / карточка →
/10	`6093.302.039`	поршень	1	📋 Под заказ Запросить по артикулу →
/20	`0732.042.270`	пружина сжатия	1	📋 Под заказ Запросить по артикулу →
420	`0501.330.120`	магнит	1	✓ В наличии Купить / карточка →
430	`0636.102.673`	привод M6X16	1	📋 Под заказ Запросить по артикулу →
440	`0636.102.673`	привод M6X16	1	📋 Под заказ Запросить по артикулу →
500	`0501.217.385`	насос	1	✓ В наличии Купить / карточка →
/10	`0501.326.406`	Ротор	1	📋 Под заказ Запросить по артикулу →
/20	`0501.326.405`	маятник	7	📋 Под заказ Запросить по артикулу →
/30	`0501.326.407`	сепаратор/обойма	1	📋 Под заказ Запросить по артикулу →
/40	`0501.325.970`	кольцевой паз	1	📋 Под заказ Запросить по артикулу →
510	`6093.203.001`	комплект пружин KPL. PUMPE	1	✓ В наличии Купить / карточка →
520	`0631.306.874`	штифт цилиндрового блока 12X100 KPL. SERIENWERKZEUG	1	✓ В наличии Купить / карточка →
600	`0501.217.473`	Шайба ZWISCHENBLECH	1	✓ В наличии Купить / карточка →
/10	`0501.326.584`	Шайба IT-GEHAEUSE 451mmx379mmx0, 33mm SERIENWERKZEUG ZWISCHENBLECH	1	📋 Под заказ Запросить по артикулу →
/20	`0501.326.586`	плита промежуточная IT-GEHAEUSE SERIENWERKZEUG ZWISCHENBLECH	1	📋 Под заказ Запросить по артикулу →
/30	`0501.326.585`	Шайба ST-GEHAEUSE 451mmx379mmx0, 33mm	1	📋 Под заказ Запросить по артикулу →
610	`0631.100.005`	штифт цилиндрового блока 10X75	1	✓ В наличии Купить / карточка →
630	`0631.100.005`	штифт цилиндрового блока 10X75	1	✓ В наличии Купить / карточка →
700	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
704	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
708	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
712	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
716	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
720	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
724	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
728	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
732	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
736	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
740	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
744	`0736.300.642`	M8X80	1	📋 Под заказ Запросить по артикулу →
748	`0736.300.642`	шестигранный болт шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
752	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
756	`0736.300.642`	M8X80	1	📋 Под заказ Запросить по артикулу →
760	`0736.300.642`	шестигранный болт шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
764	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
768	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
772	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
776	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
780	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
784	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
788	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
792	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
796	`0736.300.642`	шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
800	`0736.300.642`	M8X80	1	📋 Под заказ Запросить по артикулу →
804	`0736.300.642`	шестигранный болт шестигранный болт M8X80	1	📋 Под заказ Запросить по артикулу →
