Планетарный привод — ZF TraXon 12TX2421TD
Взрыв-схема и таблица артикулов по разделу «Планетарный привод» для ZF TraXon 12TX2421TD. Раздел 023, всего 51 позиций.
ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

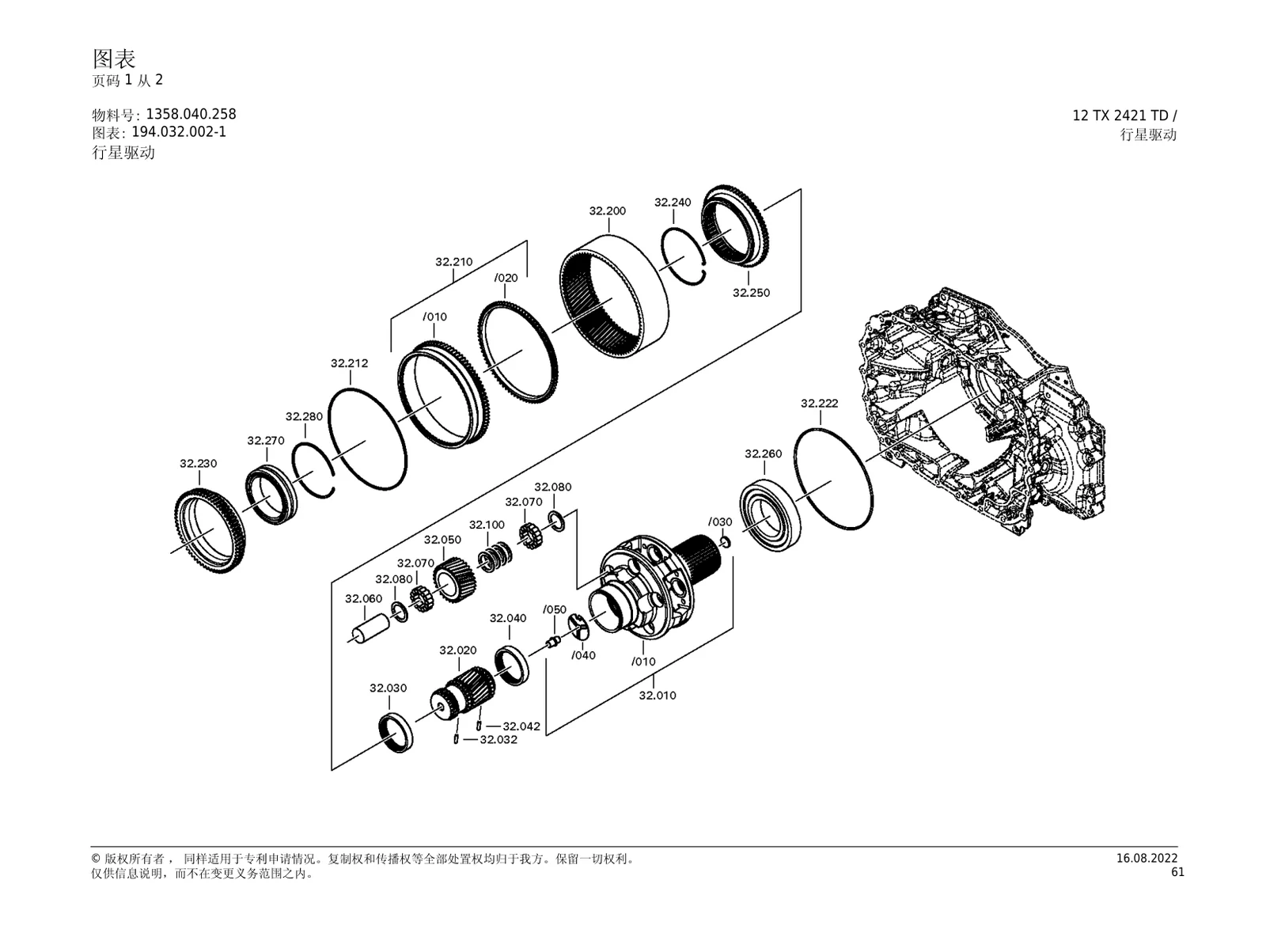

Взрыв-схема
Артикулы и наличие (51)
Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.
| Поз. | Артикул | Наименование | Кол-во | Наличие |
|---|---|---|---|---|
| 10 |
0769.174.219
|
водило планетарного ряда EB-UND LASER PLT* SNAP RING |
1 | ✓ В наличии Открыть карточку → |
| 20 |
1358.332.247
|
шестерня солнечная WEICH-WÄLZGESCHLIFFEN |
1 | 📋 Под заказ Уточнить |
| 30 |
1358.332.223
|
диск нажимной Z00019609910 |
1 | 📋 Под заказ Уточнить |
| 32 |
1358.332.015
|
привод Z00019609910 |
1 | 📋 Под заказ Уточнить |
| 40 |
1358.332.223
|
диск нажимной Z00019609910 |
1 | 📋 Под заказ Уточнить |
| 42 |
1358.332.015
|
привод Z00019609910 |
1 | 📋 Под заказ Уточнить |
| 50 |
1358.232.016
|
комплект шестерней планетарного ряда PACKAGE1 |
1 | 📋 Под заказ Уточнить |
| 60 |
1358.232.017
|
вал планетарного ряда | 1 | 📋 Под заказ Уточнить |
| 70 |
1358.232.005
|
Ролик Z00019609910 |
1 | 📋 Под заказ Уточнить |
| 80 |
1358.232.006
|
Промежуточная прокладка Z00019609910 |
1 | 📋 Под заказ Уточнить |
| 100 |
1358.232.018
|
промежуточная шайба | 1 | 📋 Под заказ Уточнить |
| 200 |
1358.332.245
|
Кольцевая шестерня Z00025347910 |
1 | ✓ В наличии Открыть карточку → |
| 210 |
1358.232.015
|
шестерня VERZAHNUNGSOPT. |
1 | ✓ В наличии Открыть карточку → |
| /10 |
1358.332.252
|
Кольцевая шестерня фиксатор IVZ OPTIMIERT |
1 | 📋 Под заказ Уточнить |
| /20 |
1358.332.222
|
упорное кольцо | 1 | 📋 Под заказ Уточнить |
| 212 |
0730.302.523
|
трос фиксации Z00025347910 |
1 | ✓ В наличии Открыть карточку → |
| 222 |
0730.302.523
|
трос фиксации Z00025347910 |
1 | ✓ В наличии Открыть карточку → |
| 230 |
1328.333.010
|
1 | ✓ В наличии Открыть карточку → | |
| 240 |
0730.513.745
|
Коническая ступица стопорное кольцо Z00019609910 A=2,50 |
1 | ✓ В наличии Открыть карточку → |
| 250 |
1328.333.009
|
Коническая ступица GPS |
1 | ✓ В наличии Открыть карточку → |
| 260 |
0750.116.394
|
подшипник 90,0X160,0X30,0 |
1 | 📋 Под заказ Уточнить |
| 270 |
0750.118.284
|
Подшипник,NEEDLE 100,0X130,0X30,0 |
1 | ✓ В наличии Открыть карточку → |
| 280 |
0630.513.139
|
стопорное кольцо (кольцо стопорное) Z00019609910 |
1 | 📋 Под заказ Уточнить |
| 290 |
0730.307.036
|
стопорное кольцо 100,0X2,0 |
1 | 📋 Под заказ Уточнить |
| 800 |
1358.304.247
|
Комплект | 1 | 📋 Под заказ Уточнить |
| 810 |
0730.303.670
|
стопорное кольцо Z00030706810 64X2 |
1 | 📋 Под заказ Уточнить |
| 820 |
---
|
Прокладка H= 1,00- 3,30(ABSTUFUNG:0,10MM) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.884
|
Прокладка A=1,00 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.886
|
Прокладка A=1,10 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.888
|
Прокладка A=1,20 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.890
|
Прокладка A=1,30 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.892
|
Прокладка A=1,40 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.894
|
Прокладка A=1,50 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.896
|
Прокладка A=1,60 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.898
|
Прокладка A=1,70 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.900
|
Прокладка A=1,80 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.902
|
Прокладка Прокладка A=1,90 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.904
|
Прокладка A=2,00 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.906
|
Прокладка A=2,10 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.908
|
Прокладка A=2,20 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.910
|
Прокладка A=2,30 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.912
|
Прокладка A=2,40 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.003.914
|
Прокладка A=2,50 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.004.629
|
Прокладка A=2,60 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.004.631
|
Прокладка A=2,70 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.004.633
|
Прокладка A=2,80 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.004.635
|
Прокладка A=2,90 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.004.637
|
Прокладка A=3,00 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.004.639
|
Прокладка A=3,10 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.004.641
|
Прокладка A=3,20 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.004.643
|
Прокладка A=3,30 IN 0730 003 883(2) |
1 | 📋 Под заказ Уточнить |
