Входной вал — ZF TraXon 12TX2621TD
Взрыв-схема и таблица артикулов по разделу «Входной вал» для ZF TraXon 12TX2621TD. Раздел 004, всего 109 позиций.
ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

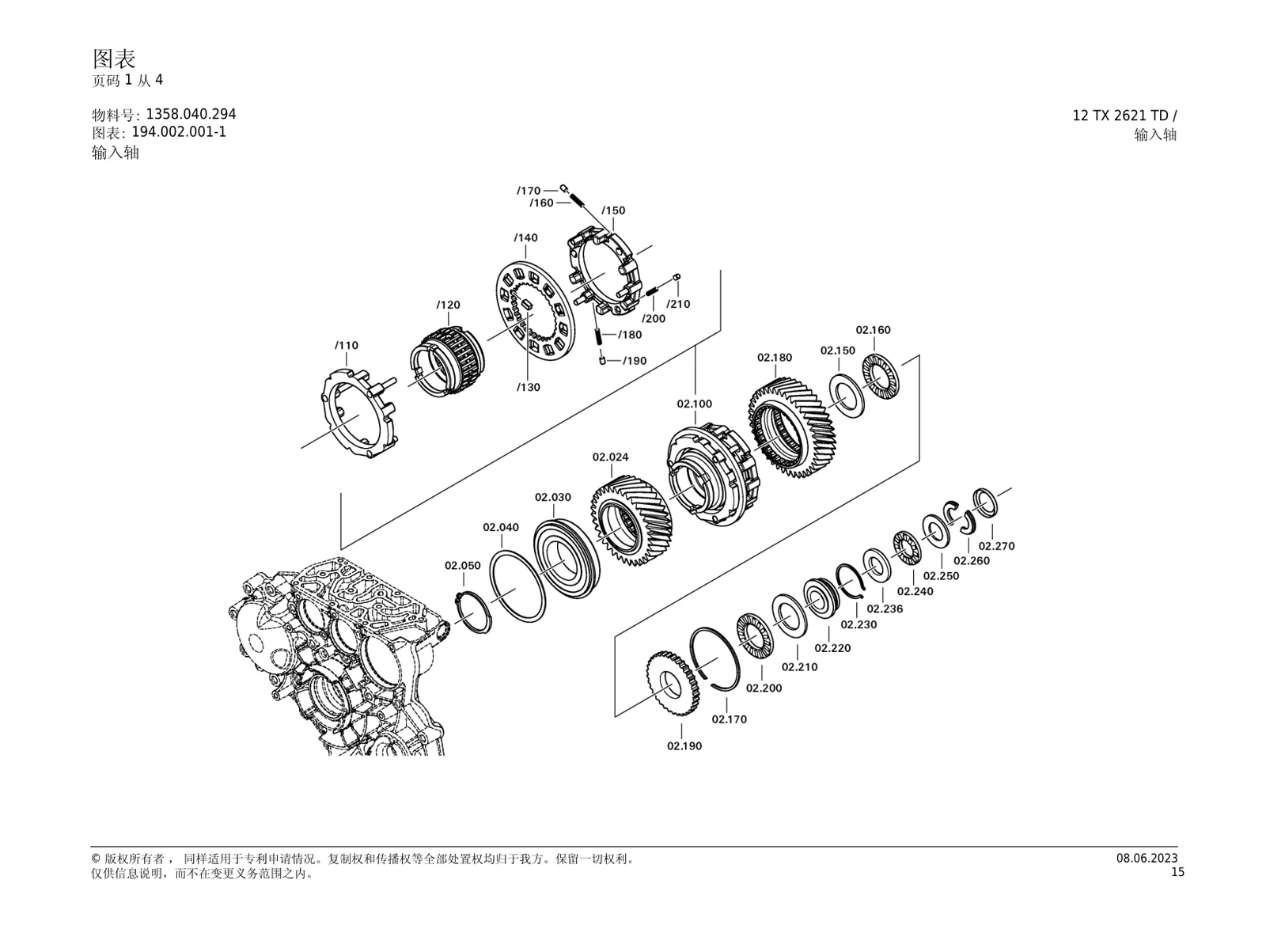

Взрыв-схема
Артикулы и наличие (109)
Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.
| Поз. | Артикул | Наименование | Кол-во | Наличие |
|---|---|---|---|---|
| 10 |
1358.302.066
|
соединительная пластина Z00053320410 |
1 | ✓ В наличии Купить / карточка → |
| 20 |
---
|
вал 55X70X8 |
1 | 📋 Под заказ Запросить по артикулу → |
| --- |
0734.319.847
|
вал 55,0X70,0X8,0 |
1 | ✓ В наличии Купить / карточка → |
| 24 |
1358.302.224
|
шестерня KONST 1 DD |
1 | ✓ В наличии Купить / карточка → |
| 30 |
0750.116.365
|
подшипник 65,0X120,0X23,0 |
1 | ✓ В наличии Купить / карточка → |
| 40 |
---
|
Прокладка H= 1,40- 2,00(ABSTUFUNG:0,05MM) |
1 | 📋 Под заказ Запросить по артикулу → |
| --- |
0730.008.520
|
Прокладка A=1,40 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.521
|
Прокладка A=1,45 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.522
|
Прокладка A=1,50 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.523
|
Прокладка A=1,55 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.524
|
Прокладка A=1,60 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.525
|
Прокладка A=1,65 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.526
|
Прокладка A=1,70 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.527
|
Прокладка A=1,75 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.528
|
Прокладка A=1,80 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.529
|
Прокладка A=1,85 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.530
|
Прокладка A=1,90 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.531
|
Прокладка A=1,95 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.008.532
|
Прокладка Прокладка A=2,00 IN 0730 008 519(2) |
1 | ✓ В наличии Купить / карточка → |
| 50 |
---
|
стопорное кольцо H= 3,25- 4,00(ABSTUFUNG:0,05MM) |
1 | 📋 Под заказ Запросить по артикулу → |
| --- |
0730.501.360
|
стопорное кольцо | 1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.589
|
стопорное кольцо A=3,25 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.590
|
стопорное кольцо A=3,30 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.591
|
стопорное кольцо A=3,35 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.592
|
стопорное кольцо A=3,40 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.593
|
стопорное кольцо A=3,45 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.594
|
стопорное кольцо A=3,50 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.595
|
стопорное кольцо A=3,55 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.596
|
стопорное кольцо A=3,60 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.597
|
стопорное кольцо A=3,65 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.354
|
стопорное кольцо A=3,70 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.355
|
стопорное кольцо A=3,75 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.356
|
стопорное кольцо A=3,80 |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.357
|
стопорное кольцо A=3,85 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.358
|
стопорное кольцо A=3,90 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.501.359
|
Стопорное кольцо A=3,95 IN 0730 501 232(2) |
1 | ✓ В наличии Купить / карточка → |
| 100 |
1358.202.023
|
стопорное кольцо синхронизатора GV Z00023763610 DD MOLYBDAEN*8MM PLATTE |
1 | ✓ В наличии Купить / карточка → |
| /110 |
1358.202.020
|
Синхронизаторное кольцо K1 |
1 | 📋 Под заказ Запросить по артикулу → |
| /120 |
1358.302.283
|
скользящая муфта переключения | 1 | 📋 Под заказ Запросить по артикулу → |
| /130 |
1358.302.261
|
штифт | 1 | 📋 Под заказ Запросить по артикулу → |
| /140 |
1358.302.262
|
Диск | 1 | 📋 Под заказ Запросить по артикулу → |
| /150 |
1358.202.021
|
Синхронизаторное кольцо | 1 | 📋 Под заказ Запросить по артикулу → |
| /160 |
0732.040.385
|
пружина сжатия | 1 | 📋 Под заказ Запросить по артикулу → |
| /170 |
0635.470.046
|
цилиндрический ролик 7X10 |
1 | 📋 Под заказ Запросить по артикулу → |
| /180 |
0732.040.385
|
пружина сжатия | 1 | 📋 Под заказ Запросить по артикулу → |
| /190 |
0635.470.046
|
цилиндрический ролик 7X10 |
1 | 📋 Под заказ Запросить по артикулу → |
| /200 |
0732.040.385
|
пружина сжатия | 1 | 📋 Под заказ Запросить по артикулу → |
| /210 |
0635.470.046
|
цилиндрический ролик 7X10 |
1 | 📋 Под заказ Запросить по артикулу → |
| 150 |
0730.111.066
|
Прокладка | 1 | ✓ В наличии Купить / карточка → |
| 160 |
0735.301.274
|
Ролик Подшипник 43,0X73,0X8,0 |
1 | ✓ В наличии Купить / карточка → |
| 170 |
---
|
стопорное кольцо H= 2,50- 2,80(ABSTUFUNG:0,05MM) |
1 | 📋 Под заказ Запросить по артикулу → |
| --- |
0730.300.591
|
стопорное кольцо (кольцо стопорное) H=2,50 |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.300.592
|
H=2,55 |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.300.593
|
стопорное кольцо H=2,60 |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.300.594
|
стопорное кольцо (кольцо стопорное) H=2,65 |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.300.595
|
стопорное кольцо (кольцо стопорное) H=2,70 |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.300.596
|
стопорное кольцо (кольцо стопорное) H=2,75 |
1 | ✓ В наличии Купить / карточка → |
| --- |
0730.300.597
|
стопорное кольцо (кольцо стопорное) H=2,80 |
1 | ✓ В наличии Купить / карточка → |
| 180 |
1358.302.203
|
шестерня KONST.2 |
1 | ✓ В наличии Купить / карточка → |
| 190 |
1359.302.006
|
Подшипник Диск Пластина | 1 | ✓ В наличии Купить / карточка → |
| 200 |
0735.301.274
|
Ролик Подшипник 43,0X73,0X8,0 |
1 | ✓ В наличии Купить / карточка → |
| 210 |
0730.111.066
|
Прокладка | 1 | ✓ В наличии Купить / карточка → |
| 220 |
1358.302.250
|
Подшипник Кольцо | 1 | ✓ В наличии Купить / карточка → |
| 230 |
0730.302.681
|
стяжное кольцо h=2,00 |
1 | ✓ В наличии Купить / карточка → |
| 236 |
0501.330.031
|
вал Шайба | 1 | 📋 Под заказ Запросить по артикулу → |
| 240 |
0735.301.599
|
Ролик Подшипник 30,0X54,0X8,0 |
1 | ✓ В наличии Купить / карточка → |
| 250 |
0730.301.844
|
Прокладка h=6,00 |
1 | ✓ В наличии Купить / карточка → |
| 260 |
1328.202.038
|
кольцо KPL. |
1 | ✓ В наличии Купить / карточка → |
| 270 |
0730.063.258
|
стопорное кольцо A=5,90 |
1 | ✓ В наличии Купить / карточка → |
| 311 |
1370.302.412
|
Входной вал ZAPFEN=32,4 |
1 | 📋 Под заказ Запросить по артикулу → |
| 800 |
0501.329.479
|
Шайба | 1 | ✓ В наличии Купить / карточка → |
| 810 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 820 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 830 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 840 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 850 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 860 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 870 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 880 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 890 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 900 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 910 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 920 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 930 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 940 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 950 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 960 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 970 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 980 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 990 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 1000 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 1010 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 1020 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 1030 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 1040 |
0769.176.296
|
болт шестигранный Z00061810710 M10X60 |
1 | 📋 Под заказ Запросить по артикулу → |
| 1200 |
0501.328.759
|
кольцо 30,5x4 |
1 | ✓ В наличии Купить / карточка → |
| 1210 |
0501.328.759
|
кольцо 30,5x4 |
1 | ✓ В наличии Купить / карточка → |
| 1400 |
1358.302.217
|
Крышка HG |
1 | ✓ В наличии Купить / карточка → |
| 1402 |
0501.328.757
|
кольцо 50x3 |
1 | ✓ В наличии Купить / карточка → |
| 1410 |
0736.300.208
|
болт M8X25 |
1 | ✓ В наличии Купить / карточка → |
| 1420 |
0736.300.208
|
болт M8X25 |
1 | ✓ В наличии Купить / карточка → |
| 1600 |
1358.302.218
|
Крышка GV |
1 | ✓ В наличии Купить / карточка → |
| 1602 |
0501.328.757
|
кольцо 50x3 |
1 | ✓ В наличии Купить / карточка → |
| 1610 |
0736.300.208
|
M8X25 |
1 | ✓ В наличии Купить / карточка → |
| 1620 |
0736.300.208
|
болт болт M8X25 |
1 | ✓ В наличии Купить / карточка → |
| 1700 |
1358.302.219
|
Крышка GP |
1 | ✓ В наличии Купить / карточка → |
| 1702 |
0501.301.250
|
уплотнительное кольцо Z00062059610 78x3 |
1 | ✓ В наличии Купить / карточка → |
| 1710 |
0736.300.208
|
болт M8X25 |
1 | ✓ В наличии Купить / карточка → |
| 1720 |
0736.300.208
|
болт M8X25 |
1 | ✓ В наличии Купить / карточка → |
