MAN ступичный узел двухступенчатой одиночной оси — HDM300 — мост
Взрыв-схема и таблица артикулов по разделу «MAN ступичный узел двухступенчатой одиночной оси» для HDM300 — мост. Раздел 004, всего 75 позиций.
ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

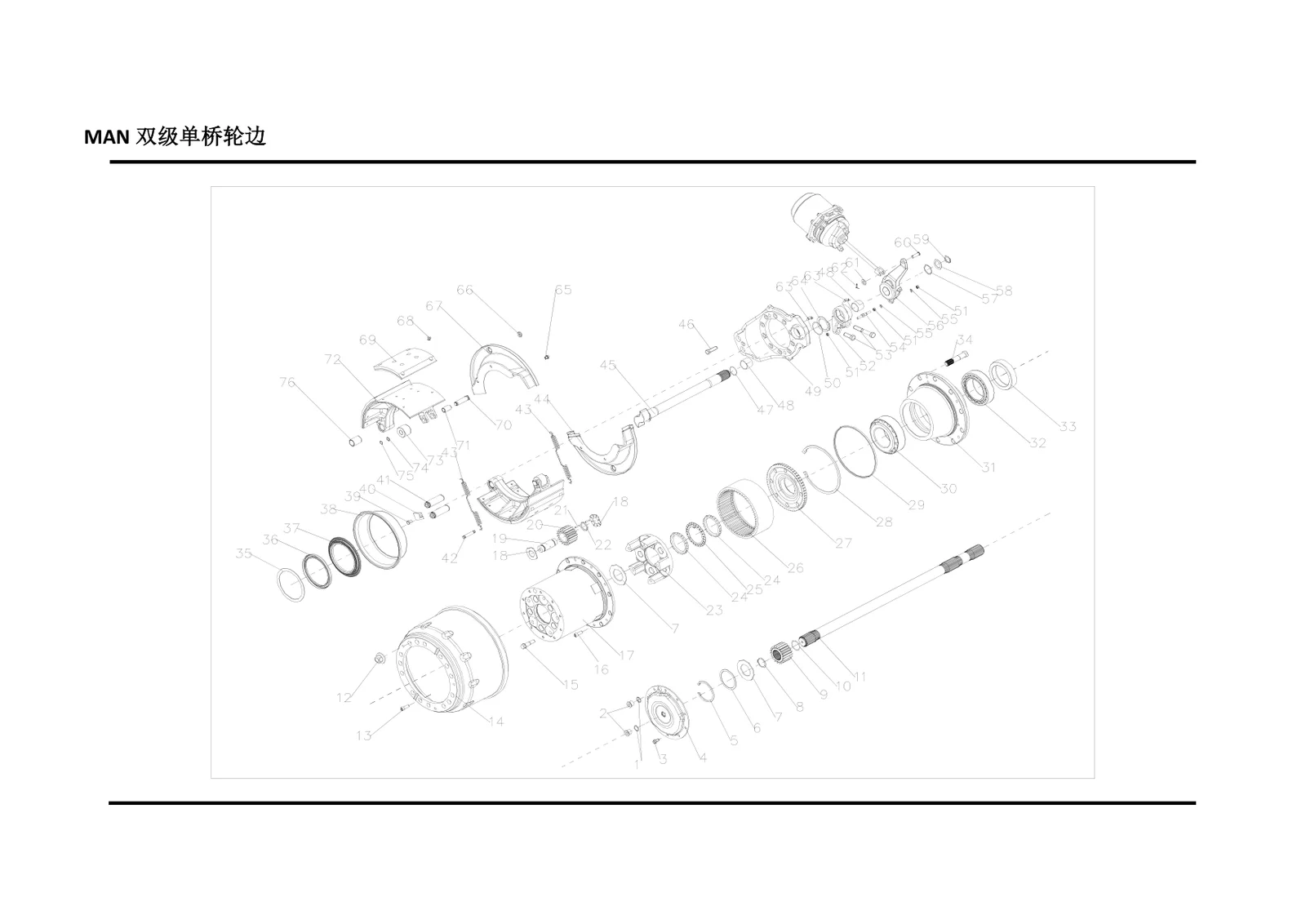

Взрыв-схема
Артикулы и наличие (75)
Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.
| Поз. | Артикул | Наименование | Кол-во | Наличие |
|---|---|---|---|---|
| 1 |
190003098026
|
шайба | 4 | ✓ В наличии Открыть карточку → |
| 2 |
DZ9112346116
|
пробка цилиндрическая с внутренним шестигранником | 4 | ✓ В наличии Открыть карточку → |
| 3 |
Q184A1018TF2
|
шестигранный фланцевый болт | 20 | ✓ В наличии Открыть карточку → |
| 4 |
81.35114.0086
|
Крышка | 2 | ✓ В наличии Открыть карточку → |
| 5 |
06.29020.0214
|
кольцо | 2 | ✓ В наличии Открыть карточку → |
| 6 |
06.29020.0216
|
кольцо | 2 | ✓ В наличии Открыть карточку → |
| 7 |
81.90701.0753
|
прокладка | 📋 Под заказ Уточнить | |
| 8 |
81.90701.0754
|
прокладка | 📋 Под заказ Уточнить | |
| 9 |
81.90701.0755
|
прокладка | 📋 Под заказ Уточнить | |
| 10 |
81.90701.0808
|
прокладка | 📋 Под заказ Уточнить | |
| 11 |
81.35502.0128
|
Полуось (левая) | 1 | 📋 Под заказ Уточнить |
| 12 |
81.35502.0129
|
Полуось (со шлицами под блокировку дифференциала) | 1 | 📋 Под заказ Уточнить |
| 13 |
DZ9112340775
|
Полуось (левая) | 1 | ✓ В наличии Открыть карточку → |
| 14 |
DZ9112340776
|
Полуось (со шлицами под блокировку дифференциала) | 1 | 📋 Под заказ Уточнить |
| 15 |
190003884160
|
гайка колёсная | 20 | ✓ В наличии Открыть карточку → |
| 16 |
Q2541020
|
винт с крестообразным шлицем с полукруглой головкой | 4 | 📋 Под заказ Уточнить |
| 17 |
81.50110.0144
|
тормозной барабан | 2 | 📋 Под заказ Уточнить |
| 18 |
81.90010.0067
|
болт | 10 | ✓ В наличии Открыть карточку → |
| 19 |
Q2541025
|
винт с крестообразным шлицем с полукруглой головкой | 4 | ✓ В наличии Открыть карточку → |
| 20 |
81.35114.0110
|
корпус колёсного редуктора | 2 | 📋 Под заказ Уточнить |
| 21 |
81.35114.0105
|
корпус колёсного редуктора | 2 | 📋 Под заказ Уточнить |
| 22 |
06.32569.0036
|
Игольчатый ролик | 10 | 📋 Под заказ Уточнить |
| 23 |
06.32569.0037
|
Игольчатый ролик | 10 | 📋 Под заказ Уточнить |
| 24 |
81.90711.0546
|
кольцо | 2 | 📋 Под заказ Уточнить |
| 25 |
81.90712.0879
|
кольцо | 2 | 📋 Под заказ Уточнить |
| 26 |
81.35114.0092
|
Планетарный носитель | 4 | 📋 Под заказ Уточнить |
| 27 |
81.35114.0113
|
Планетарный носитель | 2 | 📋 Под заказ Уточнить |
| 28 |
81.90620.0048
|
гайка прорезная (корончатая) | 2 | ✓ В наличии Открыть карточку → |
| 29 |
81.90801.0224
|
стопорная пластина от самоотворачивания | 2 | ✓ В наличии Открыть карточку → |
| 30 |
81.35111.0021
|
кольцо зубчатое внутреннее | 2 | ✓ В наличии Открыть карточку → |
| 31 |
81.35111.0017
|
кольцо зубчатое внутреннее | 2 | ✓ В наличии Открыть карточку → |
| 32 |
81.35114.0019
|
кронштейн зубчатого кольца | 2 | ✓ В наличии Открыть карточку → |
| 33 |
81.35114.0101
|
кронштейн зубчатого кольца | 2 | ✓ В наличии Открыть карточку → |
| 34 |
06.29020.0301
|
кольцо | 2 | 📋 Под заказ Уточнить |
| 35 |
06.29020.0240
|
кольцо | 2 | 📋 Под заказ Уточнить |
| 36 |
06.56341.4254
|
уплотнительное кольцо O-образное | 2 | ✓ В наличии Открыть карточку → |
| 37 |
06.32499.0046
|
Подшипник | 2 | 📋 Под заказ Уточнить |
| 38 |
81.35730.0033
|
маслоотражатель | 2 | ✓ В наличии Открыть карточку → |
| 39 |
06.02828.4505
|
болт | 2 | 📋 Под заказ Уточнить |
| 40 |
81.90801.0225
|
защитная пластина | 2 | 📋 Под заказ Уточнить |
| 41 |
81.50212.0032
|
штифт | 4 | 📋 Под заказ Уточнить |
| 42 |
81.50211.0018
|
штифт возвратной пружины | 4 | ✓ В наличии Открыть карточку → |
| 43 |
81.97610.0115
|
Возвратная пружина | 4 | ✓ В наличии Открыть карточку → |
| 44 |
DZ9112340012
|
пыльник (левый) | 1 | ✓ В наличии Открыть карточку → |
| 45 |
DZ9112340113
|
Тормозной кулачковый вал (левый) | 1 | 📋 Под заказ Уточнить |
| 46 |
DZ9112340114
|
вал тормозного кулака (правый) | 1 | 📋 Под заказ Уточнить |
| 47 |
DZ9112340117
|
Тормозной кулачковый вал (левый) | 1 | 📋 Под заказ Уточнить |
| 48 |
DZ9112340118
|
вал тормозного кулака (правый) | 1 | 📋 Под заказ Уточнить |
| 49 |
DZ9112340139
|
Тормозной кулачковый вал (левый) | 1 | ✓ В наличии Открыть карточку → |
| 50 |
DZ9112340140
|
вал тормозного кулака (правый) | 1 | ✓ В наличии Открыть карточку → |
| 51 |
Q151B1445TF2
|
болт | 20 | 📋 Под заказ Уточнить |
| 52 |
188000340023
|
уплотнительное кольцо | 2 | 📋 Под заказ Уточнить |
| 53 |
Q151B1695
|
болт | 4 | 📋 Под заказ Уточнить |
| 54 |
Q151B16110
|
болт | 2 | 📋 Под заказ Уточнить |
| 55 |
Q151B1645
|
болт | 2 | 📋 Под заказ Уточнить |
| 56 |
81.91020.0318
|
Болт | 2 | 📋 Под заказ Уточнить |
| 57 |
Q40108
|
шайба плоская | 4 | 📋 Под заказ Уточнить |
| 58 |
DZ9100340043
|
автоматический регулятор зазора тормозных колодок (левый) | 1 | 📋 Под заказ Уточнить |
| 59 |
DZ9100340044
|
автоматический регулятор зазора тормозных колодок (правый) | 1 | 📋 Под заказ Уточнить |
| 60 |
DZ9100340045
|
автоматический регулятор зазора тормозных колодок (левый) | 1 | 📋 Под заказ Уточнить |
| 61 |
DZ9100340046
|
автоматический регулятор зазора тормозных колодок (правый) | 1 | 📋 Под заказ Уточнить |
| 62 |
199000340056
|
регулятор зазора тормозных колодок в сборе (левый) | 1 | ✓ В наличии Открыть карточку → |
| 63 |
199000340057
|
регулятор зазора тормозных колодок в сборе (правый) | 1 | 📋 Под заказ Уточнить |
| 64 |
188000340022
|
Шайба | 2 | 📋 Под заказ Уточнить |
| 65 |
108000320028
|
прокладка | 📋 Под заказ Уточнить | |
| 66 |
188000340037
|
пробка уплотнительная | 4 | ✓ В наличии Открыть карточку → |
| 67 |
DZ9112340013
|
Пыльник (правый) | 2 | ✓ В наличии Открыть карточку → |
| 68 |
81.92201.0108
|
заклёпка | 📋 Под заказ Уточнить | |
| 69 |
81.92201.0109
|
заклёпка | 📋 Под заказ Уточнить | |
| 70 |
DZ9112340062
|
фрикционный диск верхний | 📋 Под заказ Уточнить | |
| 71 |
DZ9112340063
|
фрикционный диск нижний | 📋 Под заказ Уточнить | |
| 72 |
81.50211.0030
|
штифт | ✓ В наличии Открыть карточку → | |
| 73 |
81.93021.0220
|
втулка | ✓ В наличии Открыть карточку → | |
| 74 |
DZ9112340061
|
тормозная колодка | 📋 Под заказ Уточнить | |
| 75 |
81.50213.0013
|
рол | ✓ В наличии Открыть карточку → |
