Механизм управления в сборе — Fast 12JSD200T (G31615)
Взрыв-схема и таблица артикулов по разделу «Механизм управления в сборе» для Fast 12JSD200T (G31615). Раздел 009, всего 57 позиций.
ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

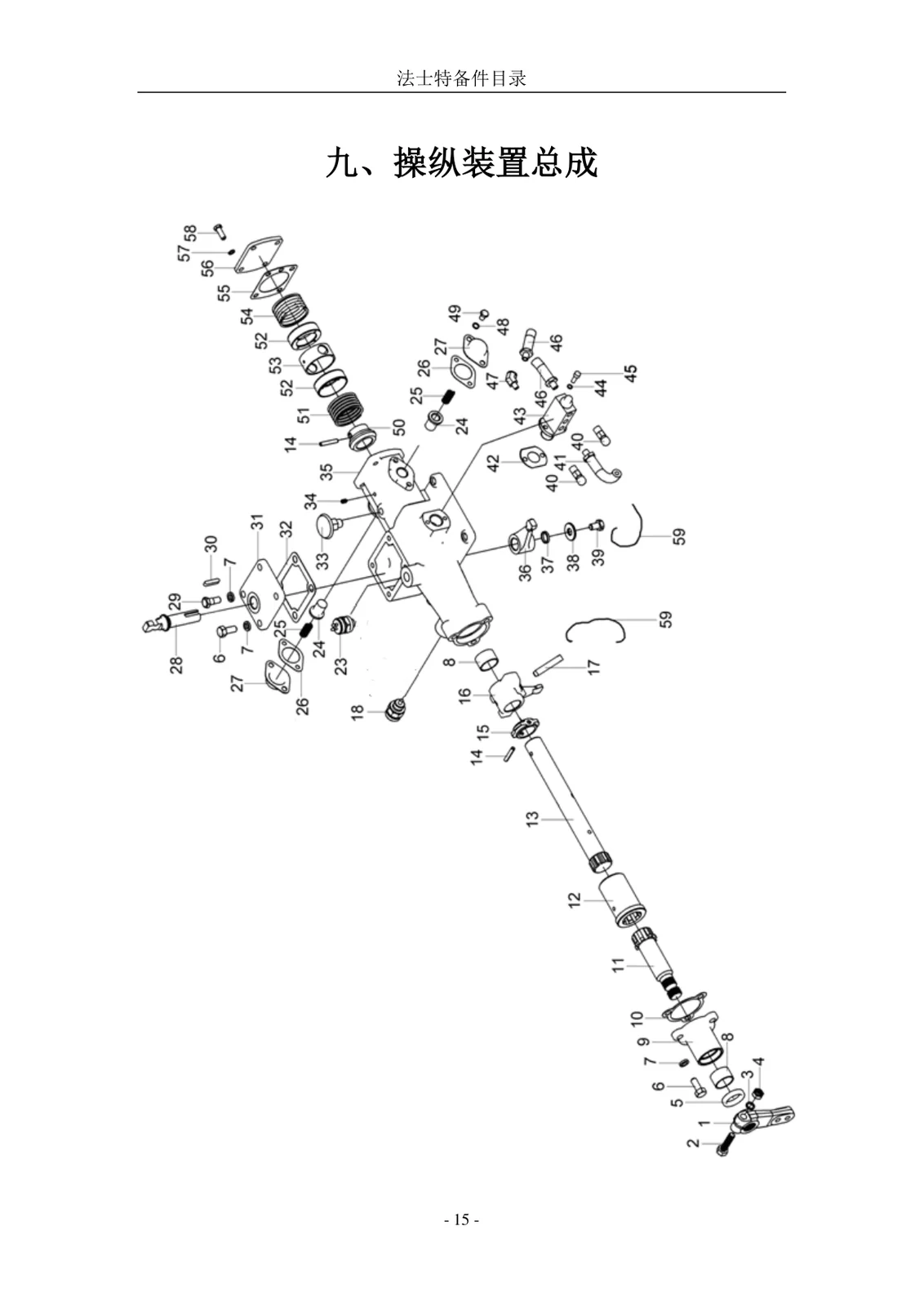

Взрыв-схема
Артикулы и наличие (57)
Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.
| Поз. | Артикул | Наименование | Кол-во | Наличие |
|---|---|---|---|---|
| 1 |
F96035-85
|
внешний рычаг переключения передач | 1 | 📋 Под заказ Уточнить |
| 2 |
Q151B1050
|
Болт | 1 | ✓ В наличии Открыть карточку → |
| 3 |
Q40310
|
Шайба,Пружина | 1 | 📋 Под заказ Уточнить |
| 4 |
Q341B10
|
гайка шестигранная тип 1, мелкая резьба | 1 | 📋 Под заказ Уточнить |
| 5 |
F91444
|
сальник | 1 | ✓ В наличии Открыть карточку → |
| 6/7 |
Q1421025
|
Болт | 5 | ✓ В наличии Открыть карточку → |
| 8 |
F91345
|
втулка поперечного рычага переключения | 2 | ✓ В наличии Открыть карточку → |
| 9 |
C03033-5
|
Крышка | 1 | ✓ В наличии Открыть карточку → |
| 10 |
C03034-1
|
прокладка упора передачи | 1 | 📋 Под заказ Уточнить |
| 11 |
C03032-12
|
соединитель механизма переключения | 1 | 📋 Под заказ Уточнить |
| 12 |
C03031-1
|
шлицевая муфта | 1 | ✓ В наличии Открыть карточку → |
| 13 |
12JS160T-1703017-8
|
Поперечный рычаг переключения | 1 | 📋 Под заказ Уточнить |
| 14 |
C09035
|
Штифт | 15 | ✓ В наличии Открыть карточку → |
| 1 |
16
|
рычаг переключения 12JS160T-1703018-1 | 1 | 📋 Под заказ Уточнить |
| 17 |
C03030
|
штифт | 1 | ✓ В наличии Открыть карточку → |
| 18 |
990_12_71_0041-3
|
датчик-реле давления | 1 | 📋 Под заказ Уточнить |
| 19 |
791_00_71_0068-1
|
датчик-реле давления | 1 | 📋 Под заказ Уточнить |
| 28 |
C03038-30
|
соединитель выбора передачи | 1 | 📋 Под заказ Уточнить |
| 29 |
C03040-1
|
установочный винт | 2 | 📋 Под заказ Уточнить |
| 30 |
Q5510628
|
призматическая шпонка | 1 | 📋 Под заказ Уточнить |
| 31 |
C03036-1
|
Крышка | 1 | 📋 Под заказ Уточнить |
| 32 |
C03037-1
|
Крышка | 1 | 📋 Под заказ Уточнить |
| 33 |
15276-1
|
Пробка | 1 | 📋 Под заказ Уточнить |
| 34 |
C03004
|
стопорный винт | 1 | 📋 Под заказ Уточнить |
| 35 |
F96194-33-Y
|
корпус левого двухрычажного управления с клапаном H | 1 | 📋 Под заказ Уточнить |
| 36 |
C03035-1
|
рычаг выбора передачи | 1 | 📋 Под заказ Уточнить |
| 37 |
HG4-333-66-20X2_4
|
уплотнительное кольцо O-образное | 1 | 📋 Под заказ Уточнить |
| 38 |
C03039-1
|
Шайба | 1 | 📋 Под заказ Уточнить |
| 39 |
Q170B1016
|
Болт | 1 | 📋 Под заказ Уточнить |
| 40 |
7935
|
Пробка | 2 | 📋 Под заказ Уточнить |
| 42 |
F91353
|
прокладка пневматического клапана двойного H | 1 | 📋 Под заказ Уточнить |
| 43 |
12JS160T-1703022
|
клапан управления пневмоконтуром | 1 | ✓ В наличии Открыть карточку → |
| 44/45 |
QH50-4211313
|
Шайба | 2 | 📋 Под заказ Уточнить |
| 47 |
C01051
|
прямой трубный фитинг | 6 | ✓ В наличии Открыть карточку → |
| 51 |
F96036-1
|
пружина сжатия | 1 | 📋 Под заказ Уточнить |
| 52 |
F99673
|
Седло пружины | 2 | 📋 Под заказ Уточнить |
| 53 |
F99674
|
пружина дистанционная втулка | 1 | 📋 Под заказ Уточнить |
| 54 |
F99983
|
пружина сжатия | 1 | 📋 Под заказ Уточнить |
| 55 |
F99672
|
Концевая прокладка | 1 | 📋 Под заказ Уточнить |
| 56 |
F99666-8
|
боковая пластина | 1 | 📋 Под заказ Уточнить |
| 57/58 |
Q1420822
|
Болт | 6 | ✓ В наличии Открыть карточку → |
| 1 |
7935
|
Пробка | 2 | 📋 Под заказ Уточнить |
| 2 |
C01051
|
прямой трубный фитинг | 5 | ✓ В наличии Открыть карточку → |
| 3 |
66606
|
Узел воздушной трубки | 1 | 📋 Под заказ Уточнить |
| 4 |
66605
|
Узел воздушной трубки | 1 | 📋 Под заказ Уточнить |
| 5 |
66607
|
Узел воздушной трубки | 1 | 📋 Под заказ Уточнить |
| 6 |
12JS160T-1703021
|
быстроразъёмный угловой соединитель 90° | 1 | ✓ В наличии Открыть карточку → |
| 7 |
12JS160T-1703052
|
клапан одиночного H | 1 | ✓ В наличии Открыть карточку → |
| 1 |
12JS160T-1701107
|
Шестерня | 1 | ✓ В наличии Открыть карточку → |
| 2 |
12JS160T-1701106
|
Шайба | 1 | ✓ В наличии Открыть карточку → |
| 3 |
12JSDX220T-1701126B
|
Подшипник | 1 | 📋 Под заказ Уточнить |
| 4 |
6217N-YB
|
Подшипник | 1 | ✓ В наличии Открыть карточку → |
| 5 |
10JSX180-1701019
|
Стопорное кольцо | 1 | 📋 Под заказ Уточнить |
| 6 |
10JSX180-1707031
|
Подшипник | 1 | ✓ В наличии Открыть карточку → |
| 7 |
C09032
|
Болт | 6 | ✓ В наличии Открыть карточку → |
| 8 |
1819
|
проволока (по необходимости) | 9 | 📋 Под заказ Уточнить |
| 1 |
10
|
стопорное кольцо 9JS200T-1701123 | 1 | 📋 Под заказ Уточнить |
