QH50 коробка отбора мощности в сборе — Fast 12JSD200T (G31615)

Взрыв-схема и таблица артикулов по разделу «QH50 коробка отбора мощности в сборе» для Fast 12JSD200T (G31615). Раздел 014, всего 46 позиций.

ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

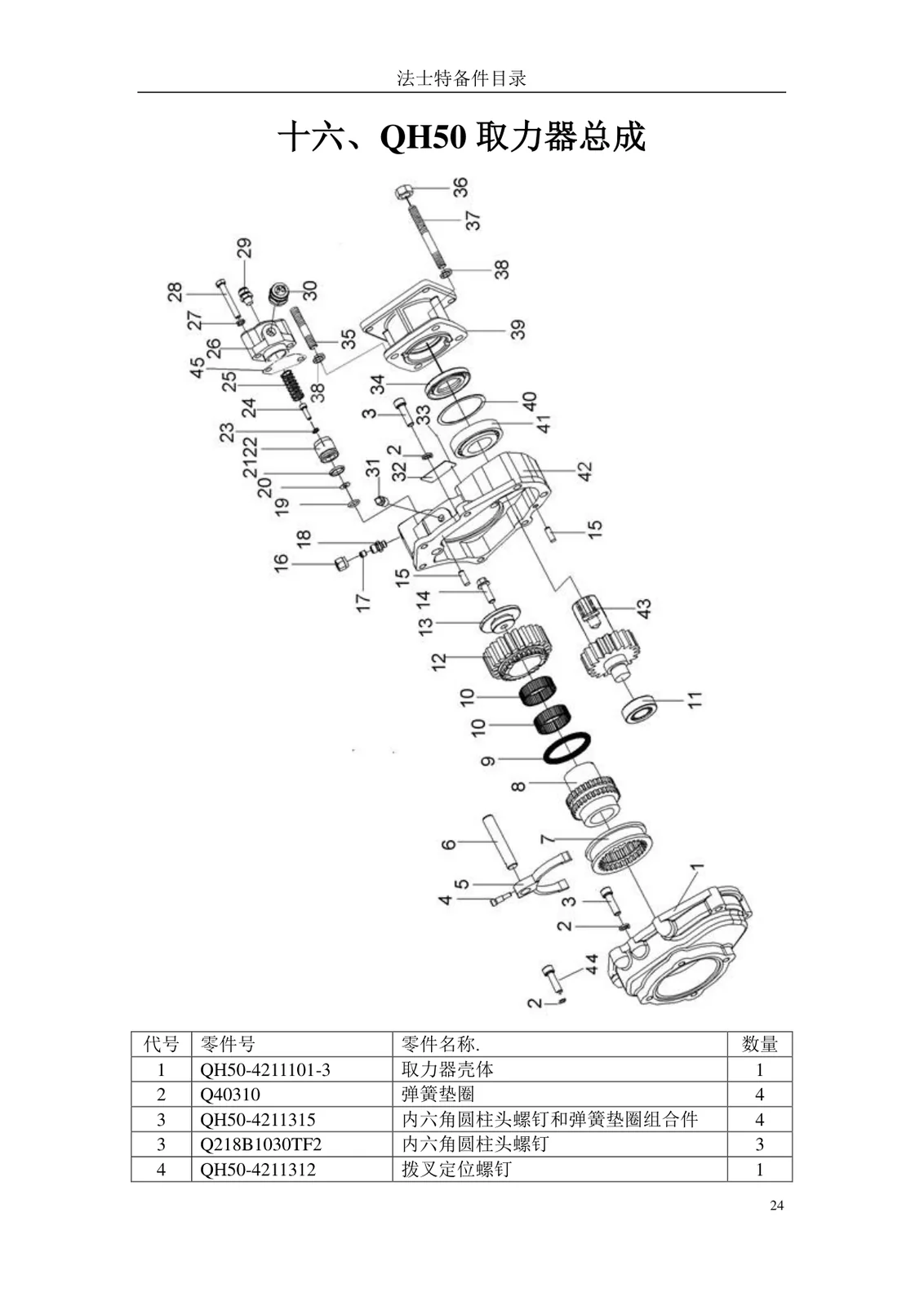

Взрыв-схема

QH50 коробка отбора мощности в сборе — Fast 12JSD200T (G31615)

Артикулы и наличие (46)

Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.

Поз.	Артикул	Наименование	Кол-во	Наличие
1	`QH50-4211101-3`	Корпус коробки отбора мощности	1	📋 Под заказ Уточнить
2	`Q40310`	Шайба,Пружина	4	📋 Под заказ Уточнить
3	`QH50-4211315`	Шайба	4	📋 Под заказ Уточнить
3	`Q218B1030TF2`	Винт	3	📋 Под заказ Уточнить
4	`QH50-4211312`	винт фиксации вилки переключения	1	✓ В наличии Открыть карточку →
25	`5`	вилка QH50-4211301	1	📋 Под заказ Уточнить
6	`QH50-4211305`	Вал	1	✓ В наличии Открыть карточку →
7	`QH50-4211302`	муфта включения	1	📋 Под заказ Уточнить
8	`QH50-4211105`	Вал	1	📋 Под заказ Уточнить
9	`QH50-4211110`	опорная пружина в сборе	1	📋 Под заказ Уточнить
10	`K505517GB-T5846-86`	Подшипник,NEEDLE	2	📋 Под заказ Уточнить
11	`32205GB-T297-94`	Подшипник	1	📋 Под заказ Уточнить
12	`QH50-4211106`	Шестерня	1	✓ В наличии Открыть карточку →
13	`QH50-4211104`	Шестерня	1	✓ В наличии Открыть карточку →
14	`QH50-4211502`	Болт	1	📋 Под заказ Уточнить
1	`15`	штифт позиционирования Q5210824	2	📋 Под заказ Уточнить
16	`Q80106`	накидная гайка для резьбового трубного соединения	1	✓ В наличии Открыть карточку →
17	`Q80006`	зажимная гильза (фитинг)	1	✓ В наличии Открыть карточку →
18	`Q80406`	соединитель	1	✓ В наличии Открыть карточку →
19	`GB3452_1-16X2_65`	уплотнительное кольцо O-образное	1	📋 Под заказ Уточнить
20	`QH50-4211309`	Уплотнение	1	📋 Под заказ Уточнить
22	`QH50-4211310`	поршень	1	📋 Под заказ Уточнить
24	`QH50-4211313`	Шайба	1	📋 Под заказ Уточнить
25	`QH50-4211311`	Возвратная пружина	1	📋 Под заказ Уточнить
26	`QH50-4211306`	блок цилиндров	1	📋 Под заказ Уточнить
28	`Q1420860`	болт	2	📋 Под заказ Уточнить
29	`Q901`	Пробка	1	📋 Под заказ Уточнить
30	`791_00_71_0068`	датчик-реле давления	1	📋 Под заказ Уточнить
31	`Q614B03`	Пробка	1	✓ В наличии Открыть карточку →
32	`QH50-4211119`	Табличка	1	📋 Под заказ Уточнить
33	`Q5410206`	заклёпка таблички	2	📋 Под заказ Уточнить
34	`HG4-692-76-40X65X12`	Сальник	2	📋 Под заказ Уточнить
35	`Q129B1235`	шпилька двухсторонняя	2	📋 Под заказ Уточнить
36	`Q341C12`	гайка шестигранная тип 1, мелкая резьба	4	✓ В наличии Открыть карточку →
37	`Q129B1290`	шпилька двухсторонняя	2	📋 Под заказ Уточнить
38	`Q40312`	Шайба,Пружина	4	📋 Под заказ Уточнить
39	`QH50-4211206-12`	Подшипник	1	📋 Под заказ Уточнить
1	`40`	регулировочная прокладка QH50-4211203 (1 компл.) + соединитель выходного вала QH70-4211204-20	1	📋 Под заказ Уточнить
41	`30208`	Подшипник	1	📋 Под заказ Уточнить
42	`QH50-4211102-1`	Крышка	1	📋 Под заказ Уточнить
43	`QH50-4211201-3`	Шестерня	1	✓ В наличии Открыть карточку →
45	`QH50-4211307`	прокладка блока цилиндров	1	📋 Под заказ Уточнить
26	`随箱附件`			📋 Под заказ Уточнить
1	`12JS160T-1708010-53`	Узел предварительного выбора	1	✓ В наличии Открыть карточку →
2	`52627`	Жгут проводов	1	📋 Под заказ Уточнить
3	`12JS160T-1703021-5`	прямой быстроразъёмный соединитель		📋 Под заказ Уточнить
