Корпус коробки передач — ZF TraXon 16S2531TO
Взрыв-схема и таблица артикулов по разделу «Корпус коробки передач» для ZF TraXon 16S2531TO. Раздел 009, всего 43 позиций.
ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

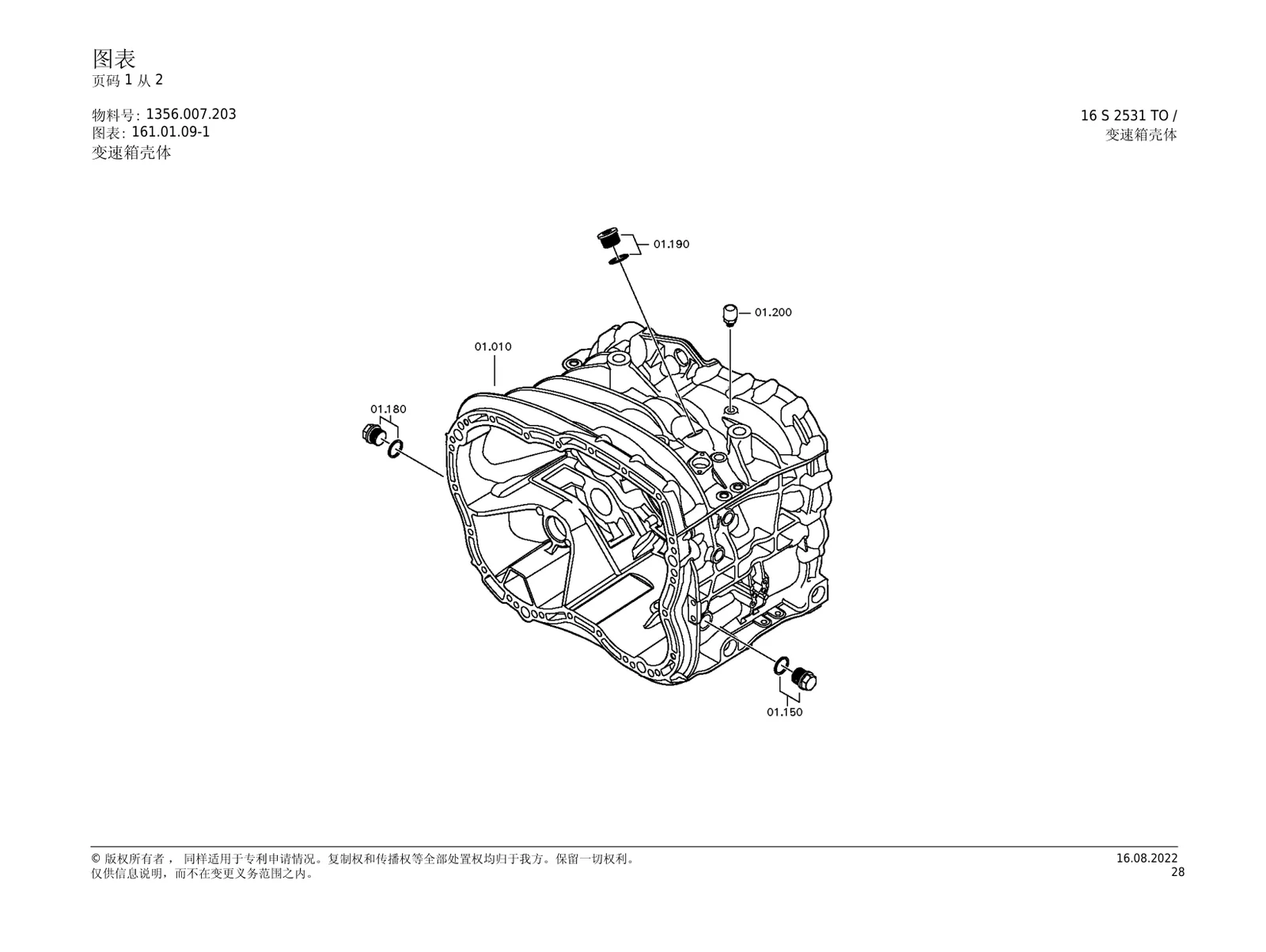

Взрыв-схема
Артикулы и наличие (43)
Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.
| Поз. | Артикул | Наименование | Кол-во | Наличие |
|---|---|---|---|---|
| 10 |
1325.201.050
|
картер коробки передач Z00046627313 |
1 | 📋 Под заказ Уточнить |
| 100 |
0769.171.795
|
табличка KONZERN |
1 | 📋 Под заказ Уточнить |
| 110 |
0731.300.027
|
заклёпка Z00007904810 |
1 | 📋 Под заказ Уточнить |
| 120 |
0731.300.027
|
заклёпка Z00007904810 |
1 | 📋 Под заказ Уточнить |
| 130 |
0731.300.027
|
заклёпка Z00007904810 |
1 | 📋 Под заказ Уточнить |
| 140 |
0731.300.027
|
заклёпка Z00007904810 |
1 | 📋 Под заказ Уточнить |
| 150 |
---
|
Болт Z00010112111 60N.M*DICHTRING M24X1,5 |
1 | 📋 Под заказ Уточнить |
| --- |
0636.304.088
|
Болт Z00010112110 M24X1,5 |
1 | ✓ В наличии Открыть карточку → |
| --- |
0730.008.637
|
уплотнительное кольцо Z00010112110 24X29 |
1 | 📋 Под заказ Уточнить |
| 180 |
---
|
Болт Z00010112111 60N.M*DICHTRING M24X1,5 |
1 | 📋 Под заказ Уточнить |
| --- |
0636.304.088
|
Болт Z00010112110 M24X1,5 |
1 | ✓ В наличии Открыть карточку → |
| --- |
0730.008.637
|
уплотнительное кольцо Z00010112110 24X29 |
1 | 📋 Под заказ Уточнить |
| 190 |
---
|
Болт Z00010164412 70N.M*DICHTRING M26X1,5 |
1 | 📋 Под заказ Уточнить |
| --- |
0636.100.811
|
Болт Z00010164420 M26X1,5 |
1 | 📋 Под заказ Уточнить |
| --- |
0634.801.249
|
уплотнительное кольцо Z00010164420 26X31 |
1 | 📋 Под заказ Уточнить |
| 200 |
0501.218.540
|
Дыхательный клапан SAE D=11*ABSTZG.2X D= |
1 | 📋 Под заказ Уточнить |
| 400 |
1325.201.025
|
Сцепление 9*UNBEARB.SENSOR/GV/M8/ SCHUTZBL/LEITG |
1 | ✓ В наличии Открыть карточку → |
| 410 |
0769.180.250
|
прокладка Z00063028215 |
1 | 📋 Под заказ Уточнить |
| 500 |
0731.201.563
|
штифт цилиндрового блока | 1 | 📋 Под заказ Уточнить |
| 510 |
0731.201.563
|
штифт цилиндрового блока | 1 | 📋 Под заказ Уточнить |
| 520 |
0731.201.563
|
штифт цилиндрового блока | 1 | 📋 Под заказ Уточнить |
| 530 |
0731.201.563
|
штифт цилиндрового блока | 1 | 📋 Под заказ Уточнить |
| 600 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 610 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 620 |
0636.016.405
|
Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 630 |
0636.016.405
|
шестигранный болт шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 640 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 650 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 660 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 670 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 680 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 690 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 700 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 710 |
0636.016.405
|
Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 720 |
0636.016.405
|
шестигранный болт шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 730 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 740 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 750 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 760 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 770 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 780 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 790 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
| 800 |
0636.016.405
|
шестигранный болт Z00007060111 M10X60 |
1 | ✓ В наличии Открыть карточку → |
