Поворотный болт — ZF TraXon 16S2531TO
Взрыв-схема и таблица артикулов по разделу «Поворотный болт» для ZF TraXon 16S2531TO. Раздел 006, всего 14 позиций.
ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

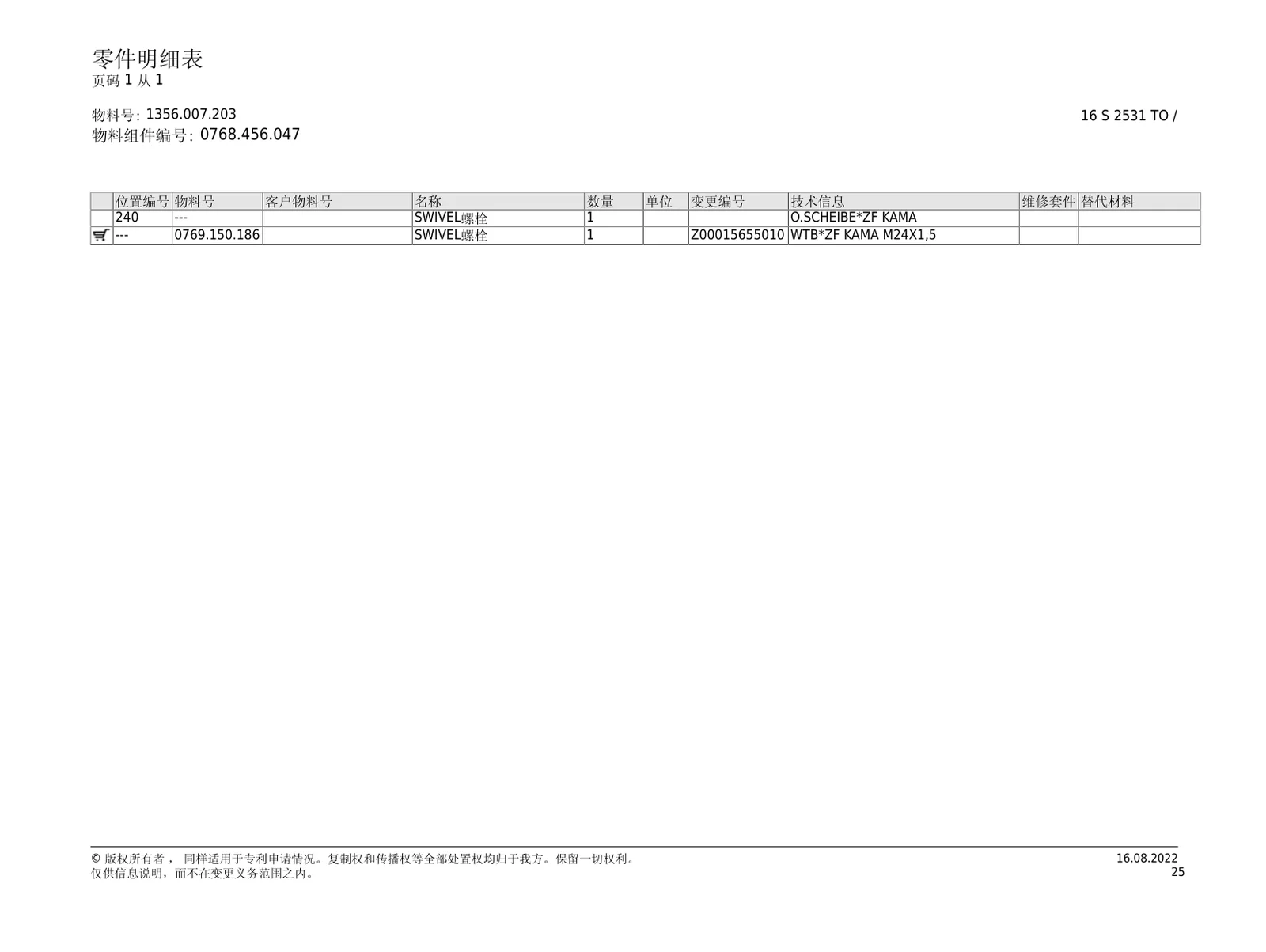

Взрыв-схема
Артикулы и наличие (14)
Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.
| Поз. | Артикул | Наименование | Кол-во | Наличие |
|---|---|---|---|---|
| 240 |
---
|
Поворотный болт O.SCHEIBE*ZF KAMA |
1 | 📋 Под заказ Уточнить |
| --- |
0769.150.186
|
Поворотный болт Z00015655010 WTB*ZF KAMA M24X1,5 |
1 | ✓ В наличии Открыть карточку → |
| 10 |
1297.304.525
|
ZF BK144 |
1 | 📋 Под заказ Уточнить |
| 20 |
1297.304.515
|
Коническая ступица Скользящая втулка Z00049580310 ZF BK144 |
1 | 📋 Под заказ Уточнить |
| 30 |
0769.186.282
|
Синхронизаторное кольцо | 2 | 📋 Под заказ Уточнить |
| 50 |
1297.304.436
|
Прижимная пластина | 3 | 📋 Под заказ Уточнить |
| 60 |
0732.040.409
|
пружина сжатия | 3 | 📋 Под заказ Уточнить |
| 10 |
---
|
H= 4,60- 5,00(ABSTUFUNG:0,10MM) |
2 | 📋 Под заказ Уточнить |
| --- |
0730.107.019
|
кольцо кольцо A=4,60 IN 0730 106 207(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.107.020
|
кольцо A=4,70 IN 0730 106 207(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.107.021
|
кольцо A=4,80 IN 0730 106 207(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.107.022
|
кольцо A=4,90 IN 0730 106 207(2) |
1 | 📋 Под заказ Уточнить |
| --- |
0730.107.023
|
кольцо A=5,00 IN 0730 106 207(2) |
1 | 📋 Под заказ Уточнить |
| 20 |
0730.062.781
|
стопорное кольцо ENTHALT.IN 0730 062 636(2) |
1 | 📋 Под заказ Уточнить |
