Корпус механизма управления — ZF TraXon 16S2531TO
Взрыв-схема и таблица артикулов по разделу «Корпус механизма управления» для ZF TraXon 16S2531TO. Раздел 043, всего 64 позиций.
ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

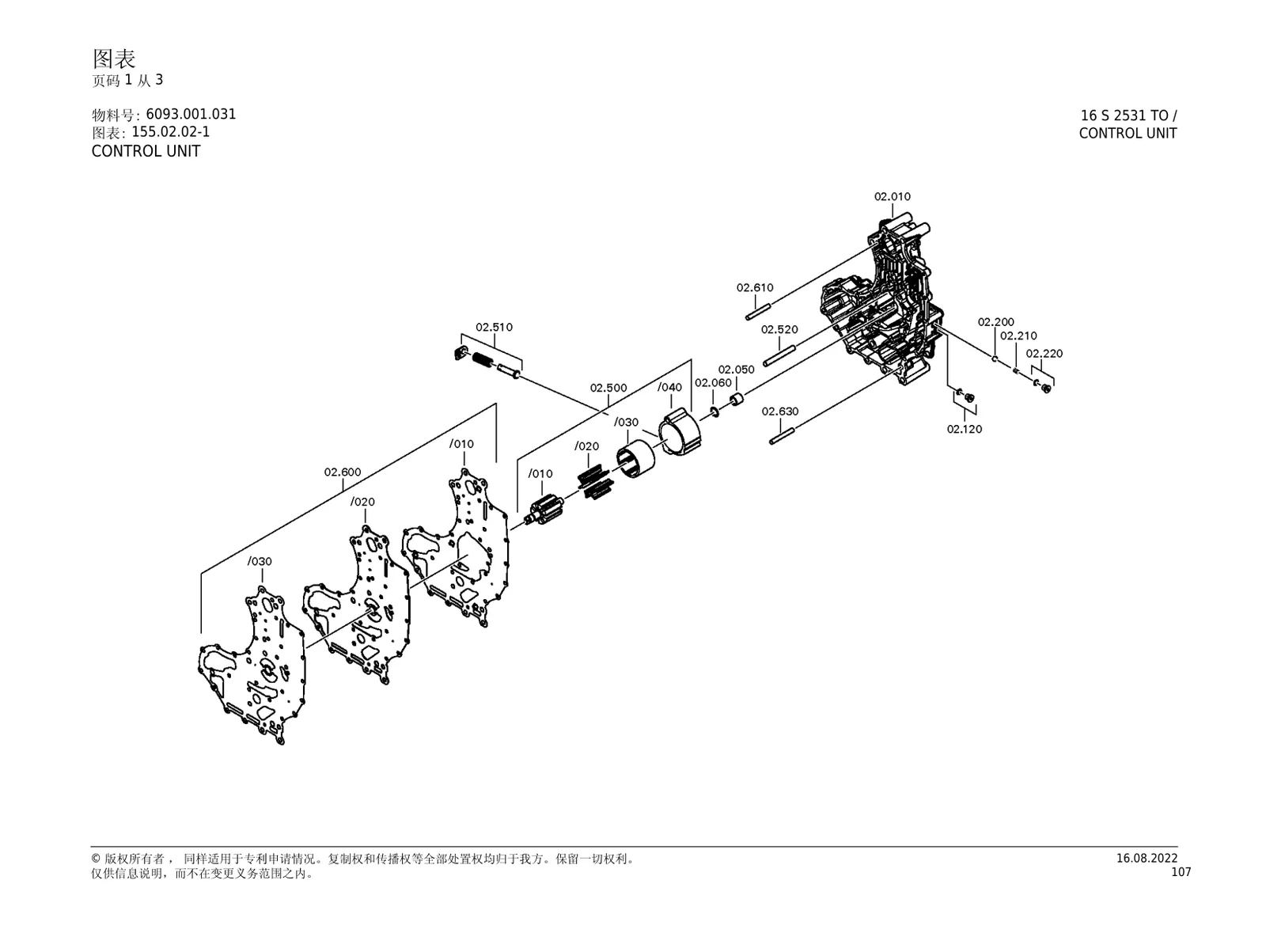

Взрыв-схема
Артикулы и наличие (64)
Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.
| Поз. | Артикул | Наименование | Кол-во | Наличие |
|---|---|---|---|---|
| 10 |
6093.302.053
|
корпус управления LKW, O. DRUCKS. |
1 | 📋 Под заказ Уточнить |
| 50 |
0735.303.082
|
игольчатый подшипник LAGER B 16,0X24,0X22,0 |
1 | 📋 Под заказ Уточнить |
| 60 |
0630.502.010
|
стопорное кольцо 24X1,2 |
1 | ✓ В наличии Открыть карточку → |
| 100 |
---
|
Болт 25N.M*O-RING M12X1,5 |
1 | 📋 Под заказ Уточнить |
| --- |
0636.100.792
|
Болт Z00010162916 M12X1,5 |
1 | 📋 Под заказ Уточнить |
| --- |
0634.349.853
|
кольцо 9,5X2,0 |
1 | 📋 Под заказ Уточнить |
| 120 |
---
|
Болт 25N.M*O-RING M12X1,5 |
1 | 📋 Под заказ Уточнить |
| --- |
0636.100.792
|
Болт Z00010162916 M12X1,5 |
1 | 📋 Под заказ Уточнить |
| --- |
0634.349.853
|
кольцо 9,5X2,0 |
1 | 📋 Под заказ Уточнить |
| 200 |
0635.460.023
|
шарик 12 |
1 | ✓ В наличии Открыть карточку → |
| 210 |
1204.304.116
|
пружина сжатия | 1 | 📋 Под заказ Уточнить |
| 220 |
---
|
Болт 25N.M*O-RING MIT GLEIT-IE M14X1,5 |
1 | 📋 Под заказ Уточнить |
| --- |
0636.100.689
|
Болт Z00010111910 M14X1,5 |
1 | 📋 Под заказ Уточнить |
| --- |
0634.349.858
|
кольцо 11X2 |
1 | 📋 Под заказ Уточнить |
| 300 |
6093.302.025
|
поршень FUER STEUERVENTIL |
1 | ✓ В наличии Открыть карточку → |
| 310 |
0501.330.120
|
магнит | 1 | ✓ В наличии Открыть карточку → |
| 320 |
0636.102.673
|
привод M6X16 |
1 | 📋 Под заказ Уточнить |
| 330 |
0636.102.673
|
M6X16 |
1 | 📋 Под заказ Уточнить |
| 410 |
6093.202.003
|
привод поршень FUER SCHALTVENTIL |
1 | ✓ В наличии Открыть карточку → |
| /10 |
6093.302.039
|
поршень | 1 | 📋 Под заказ Уточнить |
| /20 |
0732.042.270
|
пружина сжатия | 1 | 📋 Под заказ Уточнить |
| 420 |
0501.330.120
|
магнит | 1 | ✓ В наличии Открыть карточку → |
| 430 |
0636.102.673
|
привод M6X16 |
1 | 📋 Под заказ Уточнить |
| 440 |
0636.102.673
|
привод M6X16 |
1 | 📋 Под заказ Уточнить |
| 500 |
0501.217.385
|
насос | 1 | ✓ В наличии Открыть карточку → |
| /10 |
0501.326.406
|
Ротор | 1 | 📋 Под заказ Уточнить |
| /20 |
0501.326.405
|
маятник | 7 | 📋 Под заказ Уточнить |
| /30 |
0501.326.407
|
сепаратор/обойма | 1 | 📋 Под заказ Уточнить |
| /40 |
0501.325.970
|
кольцевой паз | 1 | 📋 Под заказ Уточнить |
| 510 |
6093.203.001
|
комплект пружин KPL. PUMPE |
1 | ✓ В наличии Открыть карточку → |
| 520 |
0631.306.874
|
штифт цилиндрового блока 12X100 KPL. SERIENWERKZEUG |
1 | ✓ В наличии Открыть карточку → |
| 600 |
0501.217.473
|
Шайба ZWISCHENBLECH |
1 | ✓ В наличии Открыть карточку → |
| /10 |
0501.326.584
|
Шайба IT-GEHAEUSE 451mmx379mmx0, 33mm SERIENWERKZEUG ZWISCHENBLECH |
1 | 📋 Под заказ Уточнить |
| /20 |
0501.326.586
|
плита промежуточная IT-GEHAEUSE SERIENWERKZEUG ZWISCHENBLECH |
1 | 📋 Под заказ Уточнить |
| /30 |
0501.326.585
|
Шайба ST-GEHAEUSE 451mmx379mmx0, 33mm |
1 | 📋 Под заказ Уточнить |
| 610 |
0631.100.005
|
штифт цилиндрового блока 10X75 |
1 | ✓ В наличии Открыть карточку → |
| 630 |
0631.100.005
|
штифт цилиндрового блока 10X75 |
1 | ✓ В наличии Открыть карточку → |
| 700 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 704 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 708 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 712 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 716 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 720 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 724 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 728 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 732 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 736 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 740 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 744 |
0736.300.642
|
M8X80 |
1 | 📋 Под заказ Уточнить |
| 748 |
0736.300.642
|
шестигранный болт шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 752 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 756 |
0736.300.642
|
M8X80 |
1 | 📋 Под заказ Уточнить |
| 760 |
0736.300.642
|
шестигранный болт шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 764 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 768 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 772 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 776 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 780 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 784 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 788 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 792 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 796 |
0736.300.642
|
шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
| 800 |
0736.300.642
|
M8X80 |
1 | 📋 Под заказ Уточнить |
| 804 |
0736.300.642
|
шестигранный болт шестигранный болт M8X80 |
1 | 📋 Под заказ Уточнить |
