Картер коробки передач в сборе — Fast 12JSD160TA + QH50 (G20068)
Взрыв-схема и таблица артикулов по разделу «Картер коробки передач в сборе» для Fast 12JSD160TA + QH50 (G20068). Раздел 002, всего 10 позиций.
ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

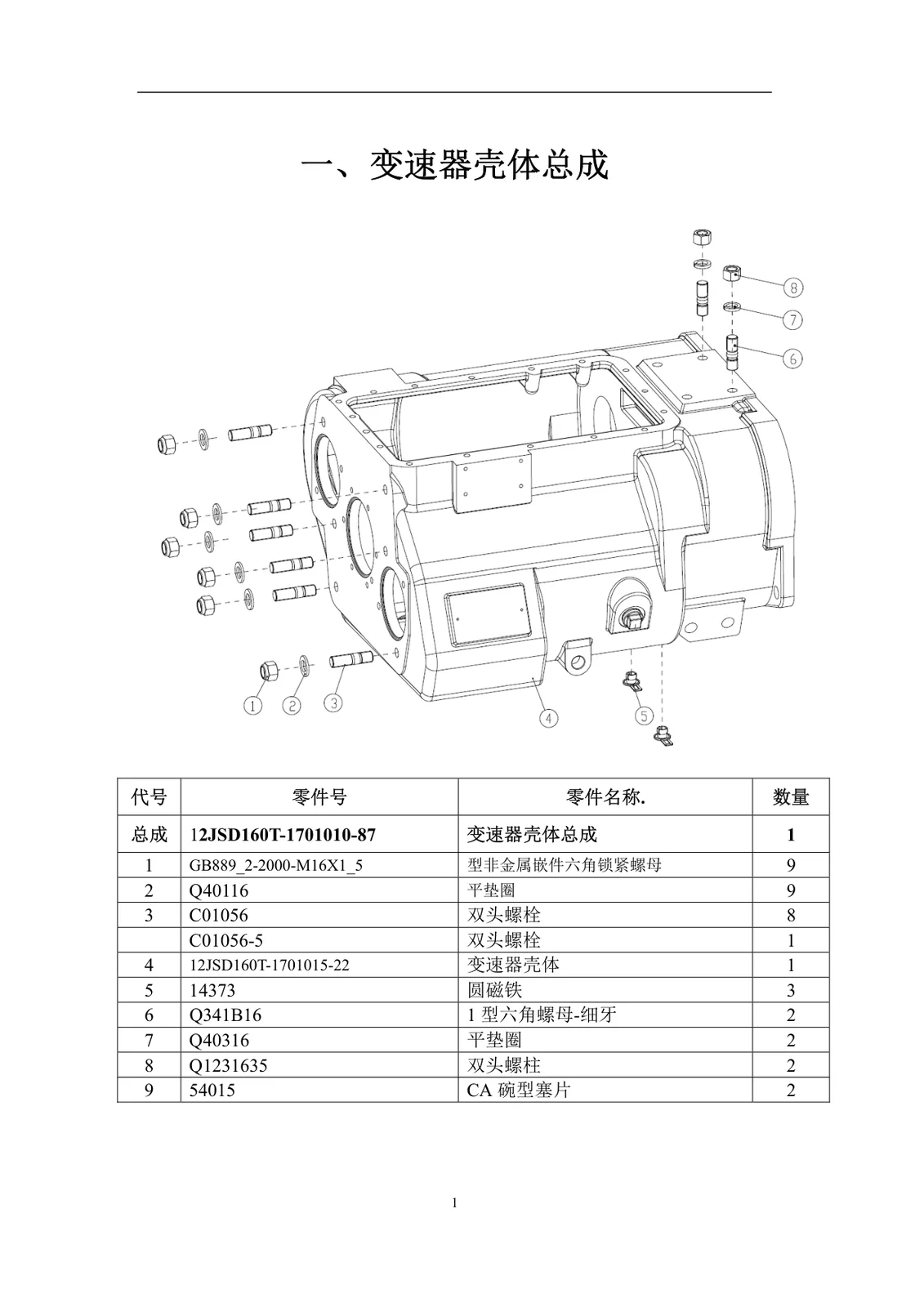

Взрыв-схема
Артикулы и наличие (10)
Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.
| Поз. | Артикул | Наименование | Кол-во | Наличие |
|---|---|---|---|---|
| общ. |
12JSD160T-1701010-87
|
Узел корпуса коробки передач | 1 | 📋 Под заказ Уточнить |
| 1 |
GB889_2-2000-M16X1_5
|
шестигранная стопорная гайка с нейлоновым вкладышем | 9 | 📋 Под заказ Уточнить |
| 2 |
Q40116
|
шайба плоская | 9 | 📋 Под заказ Уточнить |
| 3 |
C01056
|
Болт | 8 | ✓ В наличии Открыть карточку → |
| 1 |
4
|
картер коробки передач 12JSD160T-1701015-22 | 1 | 📋 Под заказ Уточнить |
| 5 |
14373
|
круглый магнит | 3 | 📋 Под заказ Уточнить |
| 6 |
Q341B16
|
гайка шестигранная тип 1, мелкая резьба | 2 | 📋 Под заказ Уточнить |
| 7 |
Q40316
|
шайба плоская | 2 | 📋 Под заказ Уточнить |
| 8 |
Q1231635
|
шпилька двухсторонняя | 2 | 📋 Под заказ Уточнить |
| 9 |
54015
|
чашевидная заглушка CA | 2 | 📋 Под заказ Уточнить |
