Механизм управления в сборе и связанные детали — Fast 12JSD160TA + QH50 (G20068)
Взрыв-схема и таблица артикулов по разделу «Механизм управления в сборе и связанные детали» для Fast 12JSD160TA + QH50 (G20068). Раздел 007, всего 32 позиций.
ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

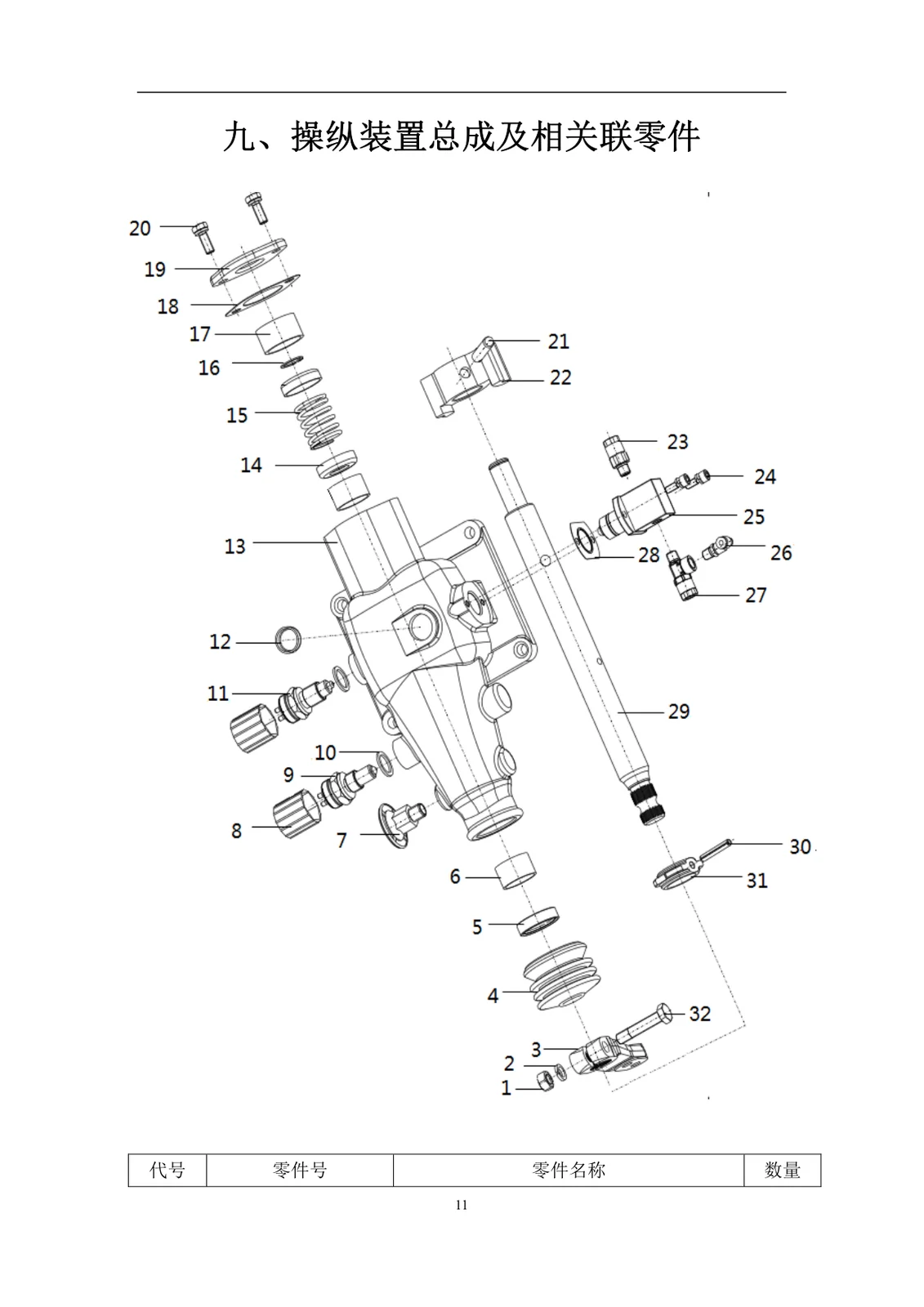

Взрыв-схема
Артикулы и наличие (32)
Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.
| Поз. | Артикул | Наименование | Кол-во | Наличие |
|---|---|---|---|---|
| 1 |
1
|
шестигранная гайка Q341B101 мелкая резьба | 1 | 📋 Под заказ Запросить по артикулу → |
| 2 |
Q40310
|
Шайба,Пружина | 1 | 📋 Под заказ Запросить по артикулу → |
| 3 |
F96035-85
|
наружный рычаг переключения LRC | 1 | ✓ В наличии Купить / карточка → |
| 4 |
F99669
|
Комплект | 1 | 📋 Под заказ Запросить по артикулу → |
| 5 |
F91444
|
сальник | 1 | ✓ В наличии Купить / карточка → |
| 6 |
F91345
|
втулка поперечного рычага переключения | 2 | 📋 Под заказ Запросить по артикулу → |
| 7 |
15276
|
Пробка | 1 | 📋 Под заказ Запросить по артикулу → |
| 8 |
C03016
|
кожух защитный выключателя | 2 | 📋 Под заказ Запросить по артикулу → |
| 9 |
791_00_71_0068-1
|
датчик-реле давления | 1 | 📋 Под заказ Запросить по артикулу → |
| 10 |
Q72318
|
шайба | 2 | ✓ В наличии Купить / карточка → |
| 11 |
990_12_71_0041-3
|
датчик-реле давления | 1 | 📋 Под заказ Запросить по артикулу → |
| 12 |
Q72224
|
Пробка | 1 | 📋 Под заказ Запросить по артикулу → |
| 13 |
12JS160T-1703015
|
Корпус управления | 1 | 📋 Под заказ Запросить по артикулу → |
| 14 |
F99673-1
|
Седло пружины | 2 | 📋 Под заказ Запросить по артикулу → |
| 15 |
12JS160T-1703027-1
|
пружина сжатия | 1 | 📋 Под заказ Запросить по артикулу → |
| 16 |
Q43120
|
вал | 1 | 📋 Под заказ Запросить по артикулу → |
| 17 |
12JS160T-1703024
|
ограничительная втулка | 1 | 📋 Под заказ Запросить по артикулу → |
| 18 |
F99672-2
|
Концевая прокладка | 1 | 📋 Под заказ Запросить по артикулу → |
| 19 |
F99666-2
|
Крышка | 1 | 📋 Под заказ Запросить по артикулу → |
| 20 |
Q1420822
|
Болт | 2 | 📋 Под заказ Запросить по артикулу → |
| 21 |
C03030
|
штифт | 1 | 📋 Под заказ Запросить по артикулу → |
| 22 |
12JS160T-1703018
|
Кулак переключения | 1 | 📋 Под заказ Запросить по артикулу → |
| 23 |
C01051
|
прямой трубный фитинг | 1 | 📋 Под заказ Запросить по артикулу → |
| 24 |
QH50-4211313
|
Шайба | 2 | 📋 Под заказ Запросить по артикулу → |
| 25 |
12JS160T-1703022
|
клапан управления пневмоконтуром | 1 | 📋 Под заказ Запросить по артикулу → |
| 26 |
12JS160T-1703021
|
быстроразъёмный угловой соединитель 90° | 1 | 📋 Под заказ Запросить по артикулу → |
| 27 |
C01053
|
тройник трубный | 1 | 📋 Под заказ Запросить по артикулу → |
| 28 |
F91353
|
прокладка пневматического клапана двойного H | 1 | 📋 Под заказ Запросить по артикулу → |
| 29 |
12JS160T-1703017
|
Поперечный рычаг переключения | 1 | 📋 Под заказ Запросить по артикулу → |
| 30 |
C09035
|
Штифт | 1 | 📋 Под заказ Запросить по артикулу → |
| 31 |
F99681-10
|
Блок управления переключателем низкой/задней передачи | 1 | 📋 Под заказ Запросить по артикулу → |
| 32 |
Q151B1050
|
Болт | 1 | 📋 Под заказ Запросить по артикулу → |
