Вторичный вал в сборе — Fast 12JSD160TA + QH50 (G20068)
Взрыв-схема и таблица артикулов по разделу «Вторичный вал в сборе» для Fast 12JSD160TA + QH50 (G20068). Раздел 004, всего 17 позиций.
ℹ️ Информация носит справочный характер. Каталог отражает базовую заводскую конфигурацию. Завод-производитель регулярно вносит правки в комплектацию — реальный состав вашей машины может отличаться от схемы. Для точной идентификации запчасти используйте VIN автомобиля или фотографию оригинальной детали. По вопросам подбора звоните: +7 (391) 215-34-05.

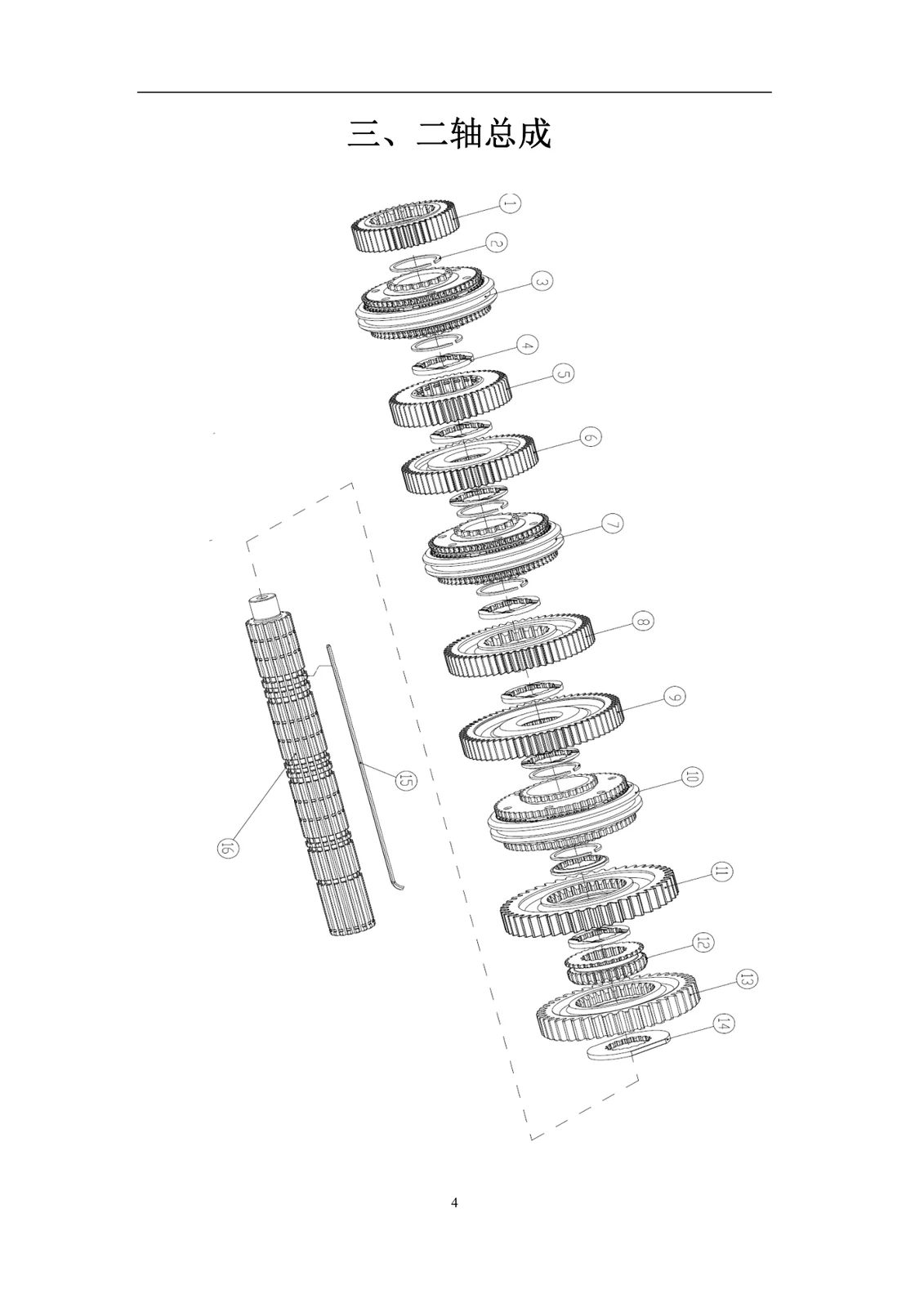

Взрыв-схема
Артикулы и наличие (17)
Кликните на артикул чтобы перейти на карточку детали или уточнить наличие. Зелёная отметка ✓ — деталь есть на складе в Красноярске; жёлтая 📋 — под заказ.
| Поз. | Артикул | Наименование | Кол-во | Наличие |
|---|---|---|---|---|
| общ. |
12JS160TA-1701100-1-S
|
Вал | 1 | 📋 Под заказ Уточнить |
| 1 |
12JS160T-1701116-1
|
Шестерня | 1 | 📋 Под заказ Уточнить |
| 2 |
16763
|
Стопорное кольцо | 6 | 📋 Под заказ Уточнить |
| 3 |
JS130T-1701190-1
|
Синхронизаторный узел | 1 | 📋 Под заказ Уточнить |
| 4 |
12JS160T-1701122
|
Шестерня | 5 | ✓ В наличии Открыть карточку → |
| 5 |
12JS200T-1701115-1S
|
Шестерня | 1 | 📋 Под заказ Уточнить |
| 6 |
12JS200T-1701114-S
|
Шестерня | 1 | 📋 Под заказ Уточнить |
| 7 |
JS130T-1701180
|
Синхронизаторный узел | 1 | ✓ В наличии Открыть карточку → |
| 8 |
12JS200T-1701113-S
|
Шестерня | 1 | 📋 Под заказ Уточнить |
| 9 |
12JS200T-1701112-S
|
Шестерня | 1 | 📋 Под заказ Уточнить |
| 10 |
12JS160T-1701170
|
Синхронизаторный узел | 1 | ✓ В наличии Открыть карточку → |
| 11 |
12JS200T-1701111-S
|
Шестерня | 1 | 📋 Под заказ Уточнить |
| 12 |
12JS160T-1701108
|
Скользящая втулка | 1 | ✓ В наличии Открыть карточку → |
| 13 |
16JS200T-1701110-S
|
Шестерня | 1 | 📋 Под заказ Уточнить |
| 14 |
12JS160T-1701125
|
Шестерня | 1 | ✓ В наличии Открыть карточку → |
| 15 |
12JS160T-1701121
|
Вал | 1 | ✓ В наличии Открыть карточку → |
| 16 |
12JS160T-1701105
|
Вал | 1 | ✓ В наличии Открыть карточку → |
